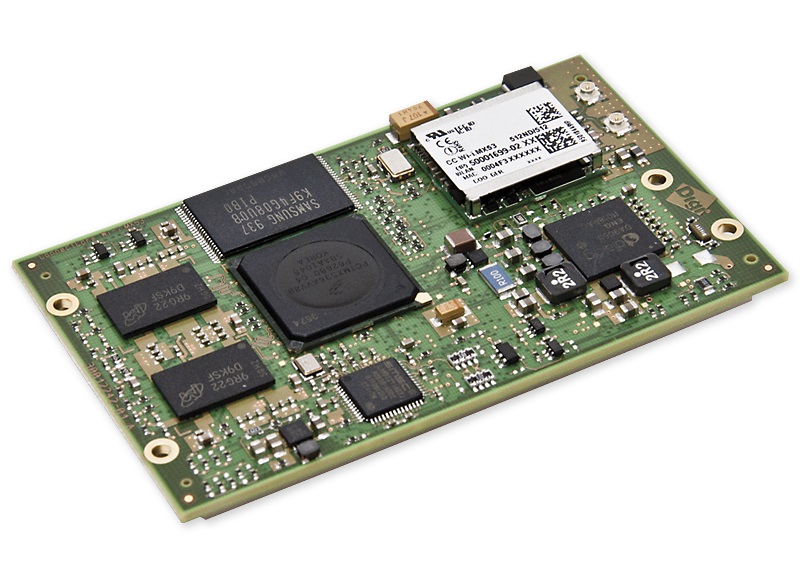

Digi ConnectCore® i.MX53 / Wi-i.MX53

NRND

SoM i.MX53 Cortex A8 de NXP/Freescale


  • Système-sur-module 32 bits haute performance
  • Solution de disponibilité des produits à long terme
  • Réseau Ethernet 10/100 Mbit simple et double
  • Interface Wi-Fi 802.11a/b/g/n pré-certifiée
  • Unité de traitement graphique 2D/3D haute performance
  • Traitement vidéo matériel avec décodage 1080p
  • Conception à faible émission avec conformité FCC classe B
  • Options de connectivité Zigbee, cellulaire et satellite
  • Support de la température de fonctionnement industrielle
  • Prise en charge de Embedded Linux®, Microsoft Windows® Compact 7, Android™ et Yocto Project® Linux

La famille Digi ConnectCore® pour i.MX53 est un système sur module (SoM) hautement intégré et évolutif basé sur le processeur d'application NXP®/Freescale® i.MX53. Il offre un cœur ARM® Cortex®-A8 de 1 GHz très performant, une connectivité filaire et sans fil, de puissantes capacités d'encodage/décodage vidéo 1080p/720p et un ensemble complet de périphériques.

La famille Digi ConnectCore pour i.MX53 s'appuie sur le succès des modules ConnectCore pour i.MX51 en offrant une option compatible avec le facteur de forme avec des capacités de traitement, de mémoire, de vidéo et de connectivité considérablement améliorées. Il s'agit d'une famille de modules évolutive et économe en énergie, idéale pour les appareils médicaux, les équipements de sécurité/surveillance, les applications industrielles, les systèmes de kiosques et l'intégration de la signalisation numérique.

Les modules ConnectCore pour i.MX53 combinent des performances de pointe, une faible consommation d'énergie et une intégration de conception facile avec des caractéristiques clés telles que le circuit intégré de gestion de l'énergie, la prise en charge multimédia sur la puce, y compris le décodage matériel vidéo multiformat 1080p, l'accélération graphique 2D/3D, l'interface double affichage/caméra, le moteur de cryptage matériel, l'interface Wi-Fi 802.11a/b/g/n (150 Mbps), Bluetooth® 4.0 avec prise en charge HDP, l'option double Ethernet 10/100, le bus Dual-CAN, l'interface de stockage SATA II et un ensemble complet de périphériques additionnels.

Les modules de la famille ConnectCore i.MX bénéficient des avantages en matière de conception, de développement et d'administration offerts par Digi Remote Manager®. Cette plateforme cloud robuste facilite la configuration et la gestion des déploiements et l'intégration des appareils dans pratiquement n'importe quelle application. Les fabricants d'appareils peuvent créer des solutions sécurisées, hautement évolutives et rentables qui relient de manière transparente les actifs aux applications, quel que soit l'endroit où ils se trouvent.

Les kits Digi JumpStart Kits® complets et économiques pour Digi Embedded Linux®, Android™ et Microsoft Windows® Embedded Compact 7 permettent un développement immédiat et professionnel de produits embarqués avec une réduction considérable des risques de conception et des délais de mise sur le marché. Un support supplémentaire pour Yocto Project® Embedded Linux est également disponible en téléchargement.

La NASA a installé le module sans fil ConnectCore Wi-i.MX53 de Digi International pour permettre la connexion Wi-Fi du Robonaut.

Lire l'article complet

Intégration des produits Digi

Les ingénieurs de Digi WDS peuvent personnaliser les composants matériels et les produits logiciels de Digi pour accélérer votre délai de commercialisation.
Spécifications Digi ConnectCore® i.MX53 Digi ConnectCore® Wi-i.MX53
Processeur
Modèle de processeur NXP®/Freescale® i.MX535/i.MX537
Grades de vitesse 800/1000 MHz
Type de noyau ARM® Cortex®-A8
Mémoire cache 32k L1 I-Cache, 32k L1 D-Cache, 256k L2-Cache (unifié)
RAM interne 128 Ko (sécurisé/non sécurisé)
Vecteur à virgule flottante Oui
Accélération des médias NEON Oui
Mémoire
Flash Jusqu'à 8 Go de flash NAND
RAM Jusqu'à 2 Go DDR2
Déboguer
JTAG sécurisé Oui
ETM/ETB Oui
Gestion de l'alimentation
Modes d'alimentation Exécuter, Attendre, Arrêter, Rafraîchissement d'écran à faible puissance
Événements de réveil GPIO, clavier, RTC (jour/heure du jour), insertion de la carte SD/du câble USB, fixation de la batterie/du chargeur.
Mise à l'échelle dynamique de la tension et de la fréquence Oui
Pilotes de rétroéclairage 3
Gestion de la batterie Oui
Horloge en temps réel
Batterie de secours (externe) Oui
Sécurité
Cryptage/décryptage matériel AES, DES/3DES, RC4, C2
RSA, ECC
MD5, SHA-1/224/256
Générateur de nombres aléatoires Oui
Contrôleur d'intégrité du temps d'exécution Oui
Secure RAM (interne) Oui
Boîte à fusibles (e-Fuses) 64 Bits (utilisation spécifique à l'application)
Détecteurs de sabotage physique Oui
Minuteurs
Timer à usage général Compteur ascendant 32 bits avec sélection de la source d'horloge
2 canaux de capture d'entrée
3 canaux de comparaison de sortie, comparaison forcée
Minuterie d'interruption périodique améliorée Compteur abaisseur de 32 bits avec sélection de la source d'horloge
Modes "set-and-forget" et "free-running
Génération d'interruptions de précision
Chien de garde Oui
Gestion thermique
Contrôle de la température Capteur intégré, précision de 0 à 135 °C ± 5 °C
Prise en charge logicielle de la mise à l'échelle de la fréquence et de la tension dyamiques (DFVS) en fonction de la température
Connectivité
UART Jusqu'à 3 canaux avec des débits binaires allant jusqu'à 4 MHz, support IrDA 1.0
IrDA Infrarouge Infrarouge moyen (0,576/1,152 Mbps), Infrarouge rapide (4 Mbps)
CAN Jusqu'à 2 canaux, jusqu'à 1 Mbps chacun, CAN 2.0b (disponible sur la variante i.MX537)
CSPI Mode maître et esclave
Débit binaire jusqu'à 25 Mbps (maître)
eCSPI Jusqu'à 2 canaux eCSPI, mode maître et esclave, débits binaires jusqu'à 52 Mbps
I2C Jusqu'à 2 canaux eCSPI, mode maître et esclave
Débit binaire jusqu'à 66,5 Mbps (maître)
SD/SDIO/MMC/eMMC Jusqu'à 4 ports, modes 1-/4-/8-bit
MMC : jusqu'à 416 Mbps (mode 8 bits), SD/SDIO : jusqu'à 200 Mbps (mode 4 bits)
eMMC 4.4 : Ultra haut débit, jusqu'à 832 Mbps
I2C Jusqu'à 3 canaux, maître/esclave (adressage 7-/10 bits)
Tous : mode standard (100 kbps) et rapide (400 kbps)
P-ATA Taux de données jusqu'à 66 MB/s
Mode PIO (0,1,2,3,4), mode DMA multi-mots (0,1,2), mode Ultra DMA (0,1,2,3,4,5)
SATA SATA II, jusqu'à 1,5 Gbps
USB 2.0 haut débit Jusqu'à 3 ports hôtes USB 2.0 High-Speed (dont un avec PHY intégré)
Jusqu'à 1 port USB 2.0 OTG avec PHY intégré
Bus local des médias (MLB)

Interface MOST (Media Oriented Systems Transport), jusqu'à 50 Mbps

1-Wire OuiOui
ISO 7816 (carte SIM/Smart Card) Oui
Clavier Matrice de claviers 8x8
PWM 2
ADC (10 bits) Jusqu'à 4 canaux
GPIO Jusqu'à 128 GPIO
Bus mémoire externe Adresse 16 bits/28 bits en mode adresse/données non multiplexées
Données de 16 ou 32 bits / adresse de 28 bits en mode multiplexage d'adresses et de données.
Multimédia
Appareil photo

Deux ports de caméra parallèles, jusqu'à 20 bits, jusqu'à 120 MHz en crête

Afficher

5 interfaces disponibles - avec un débit total de toutes les interfaces jusqu'à 180 Mpixels/sec, 24 bpp

Jusqu'à 2 écrans peuvent être pilotés simultanément (rafraîchissement d'écran)

Accès asynchrone simultané à 2 dispositifs supplémentaires, par exemple des contrôleurs d'affichage et des écrans intelligents.

Parallèle : 2 ports d'affichage 24 bits, jusqu'à 165 Mpixels/sec, par ex. UXGA @ 60 Hz

LVDS : 1 port jusqu'à 165 Mpixels/sec ou 2 ports jusqu'à 85 Mpixels/sec, par exemple WXGA @ 60 Hz

1 port TV-out/VGA, jusqu'à 150 Mpixels/sec, par exemple 1080p60

Unité de traitement des images Amélioration d'images, combinaison de vidéos et de graphiques, redimensionnement, rotation/inversion, conversion/correction de couleurs
Unité de traitement vidéo MPEG-4, H.263, H.264, MPEG-2, VC-1, DivX, RV10, MJPEG
Décodage 1080p30, encodage 720p30
GPU (2D/3D) 33 millions de triangles/sec, 200 millions de pixels/sec bruts
OpenVG 1.0, profil commun OpenGL ES v1.0/v1.1/Direct3D Mobile, profil OpenGL ES v2.0
Interface d'écran tactile (4 fils) Oui
SPDIF (Tx) Oui
I2S/AC97/SSI Jusqu'à 3 canaux
ESAI

Audio numérique multicanal, jusqu'à 1,4 Mbps par canal

ASRC Oui
Ethernet
Couche physique 10/100Base-T
Taux de données 10/100 Mbps, détection automatique
Mode Duplex Duplex intégral ou semi-duplex, détection automatique
IEEE 1588 Oui, interface primaire uniquement (disponible sur la variante i.MX537)
Alimentation par Ethernet (802.3af)
Alimentation par Ethernet Carte de développement prête pour le kit d'application PoE 802.3af (vendu séparément)
Accéléromètre
Accéléromètre à trois axes ±2g/±4g/±8g Low-g à trois axes
(Freescale MMA7455L)
Réseau sans fil
Standard N/A 802.11a/b/g/n (2,4/5 GHz)
Connecteurs d'antenne N/A 2 x U.FL
Double diversité (réception) N/A Oui
Bandes de fréquences N/A 2.412 - 2.484 GHz
4.900 - 5.850 GHz
Taux de données N/A 802.11b : 1, 2, 5,5, 11 Mbps
802.11a/g : 6, 9, 12, 18, 24, 36, 48, 54 Mbps
802.11n : 6,5, 13, 19,5, 26, 39, 52, 58,5, 65 (MCS 0-7)
Modulation N/A DBPSK, DQPSK, CCK, BPSK, QPSK, 16-QAM, 64-QAM
Caractéristiques de la norme 802.11n N/A A-MPDU / A-MSDU, PSMP, MTBA, STBC, Greenfield Preamble, RIFS
Puissance d'émission (±2 dBm) N/A 802.11b : 17 dBm typique
802.11g/n : 15 dBm typique
802.11a : 12 dBm typique
Sécurité N/A WEP, WPA-PSK/WPA2-Personal, WPA/WPA2 Enterprise, 802.11i
QoS N/A WMM, WMM-PS, 802.11e
Améliorations de l'itinérance N/A 802.11k/r
Portée étendue (802.11n) N/A Oui
Certifications radio N/A USA, Canada, UE, Japon
Alimentation électrique1
Typique/Idle 700 mA à 3,75 V / 200 mA à 3,75 V
Mécanique
Dimensions (L x l x H) 82 mm x 50 mm x 6,5 mm (3,23 in x 1,97 in x 0,26 in) 82 mm x 50 mm x 8 mm (3..23 in x 1.97 in x 0.31 in)
Connecteurs de module 2 connecteurs carte à carte à 180 broches
(Connecteur homologue FCI P/N 61083-184409LF ou similaire)
Environnement
Température de fonctionnement -40 °C à 85 °C (i.MX537, 800 MHz)
-20 °C à 70 °C (i.MX535, 1 GHz)
Température de stockage De -40 °C à 85 °C (de -40 °F à 185 °F)
Humidité relative 5% à 90% (sans condensation)
Tests de température / climat IEC 60068-2-1 (Ab/Ad froid : 16 h à -40 °C), IEC 60068-2-2 (Bb/Bd : chaleur sèche : 16 h à 85 °C), IEC 60068-2-78 (chaleur humide état stable : 16h à 40 °C et 93% rH)
Tests de vibrations et de chocs IEC 60068-2-6 Méthode Fc, IEC 60068-2-64 Méthode Fh, IEC 60068-2-27 Méthode Ea
Approbations réglementaires
FCC Partie 15 Classe B Oui
FCC Partie 15 Sub C Section 15.247 Oui
IC RSS-210 Version 5 Section 6.2.2(o) Oui
EN55022:2006 Classe B Oui
ICES-003, Classe B Oui
VCCI, Classe B Oui
EN55024:1998 +A1:2001, A2:2003 Oui
EN61000-3-2:2006 Oui
EN61000-3-3:1995 +A1:2001, A2:2005 Oui
EN60950-1:2001
(équivalent à UL60950)
Oui
CSA C22.2, n° 60950 Oui
Garantie du produit 3 ans

1 Consommation électrique de base basée sur un cas d'utilisation standard sans WLAN et Ethernet. Voir le Manuel de référence du matériel pour des informations plus détaillées.
2 Contactez votre distributeur local ou le bureau de vente Digi pour plus de détails.
