Module RF Digi XBee 3 DigiMesh 2.4

Connectivité sans fil utilisant le protocole innovant et facile à déployer DigiMesh®.

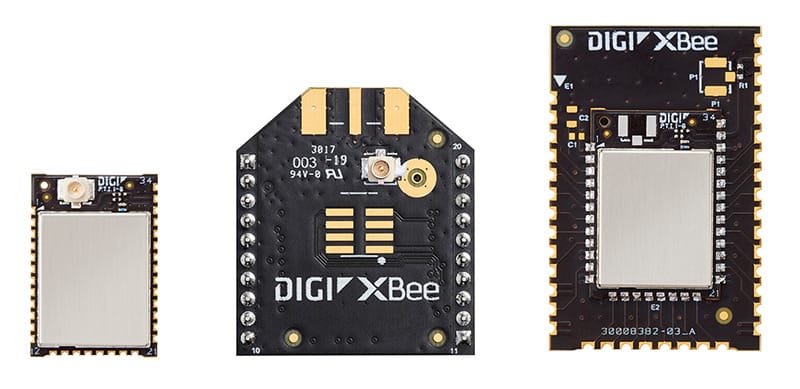

  • Avec ses dimensions de 13 mm x 19 mm, le nouveau facteur de forme micro de Digi XBee® 3 permet des applications plus compactes et portables.
  • Digi XBee 3 est un module unique pour tous les protocoles, y compris : Zigbee, 802.15.4, DigiMesh® et BLE, tous configurables via Digi XCTU®.
  • Éliminez le besoin d'un microcontrôleur externe et créez des nœuds finaux intelligents en utilisant MicroPython.
  • Bluetooth® Low Energy pour le balisage, la connexion aux capteurs Bluetooth et la configuration locale à l'aide de l'application mobileDigi XBee .
  • Sécurité intrinsèque IoT avec Digi TrustFence®, une approche en couches qui sécurise le périphérique, la passerelle, l'entrée et la sortie du réseau. IoT

Les modules Digi XBee® 3 accélèrent la mise sur le marché pour les concepteurs, les fabricants d'équipement d'origine et les fournisseurs de solutions en permettant une connectivité sans fil rapide et des fonctionnalités faciles à ajouter. S'appuyant sur une technologie de pointe, les modules pré-certifiés Digi XBee 3 offrent la flexibilité de passer de plusieurs fréquences et protocoles sans fil selon les besoins.

Ces modules utilisent le protocole de mise en réseau DigiMesh® au moyen d'un émetteur-récepteur de 2,4 GHz déployable dans le monde entier. Ce réseau maillé d'égal à égal offre aux utilisateurs une stabilité accrue du réseau grâce à l'autoréparation et au fonctionnement en réseau dense, prolongeant ainsi la durée de vie des réseaux dépendant de la batterie et offrant une voie de mise à niveau vers les protocoles maillés IEEE 802.15.4 ou Zigbee, si souhaité.

Avec Digi Remote Manager®, les modules Digi XBee 3 peuvent être facilement configurés et contrôlés à partir d'une plateforme simple et centrale. Les fonctions intégrées de sécurité, d'identité et de confidentialité des données Digi TrustFence® utilisent plus de 175 contrôles pour se protéger contre les cybermenaces nouvelles et évolutives. Les outils logiciels MicroPython et Digi XCTU® simplifient l'ajout de fonctionnalités, la configuration et les tests.

De l'informatique de périphérie à la migration future, les modules Digi XBee offrent des avantages en termes de taille, de poids, de puissance et de performances, idéaux pour la connectivité évolutive des appareils. Complément polyvalent de l'écosystèmeDigi XBee en expansion, composé de modules sans fil, d'adaptateurs et de logiciels, la série Digi XBee 3 est conçue pour accélérer le développement et le déploiement.

XCTU

Plateforme de configuration de nouvelle génération pour Digi XBee

  • XCTU est gratuit et compatible avec Windows, MacOS et Linux.
  • Configuration et architecture simples d'un réseau sans fil.
  • Outil de développement simple pour construire rapidement des cadres d'API XBee.
  • Explorez et lisez les notes de mise à jour des micrologiciels.
En savoir plus
Digi XBee Tools

Développer, construire, déployer et gérer votre réseau Digi XBee

Outils Digi XBee

Digi XBee Les outils prennent en charge le cycle de vie complet des applications IoT , de la phase d'évaluation, de test et de prototypage à la gestion à long terme du réseau, en passant par la fabrication et le déploiement. Découvrez comment les outils Digi XBee simplifient les tâches et permettent une mise sur le marché plus rapide.

Découvrez les outils de Digi XBee
Kit
SKU : XK3-Z8S-WZM Kit Maille Digi XBee 3 Zigbee, dans le monde entier XK3-Z8S-WZM Comment acheter
Modules

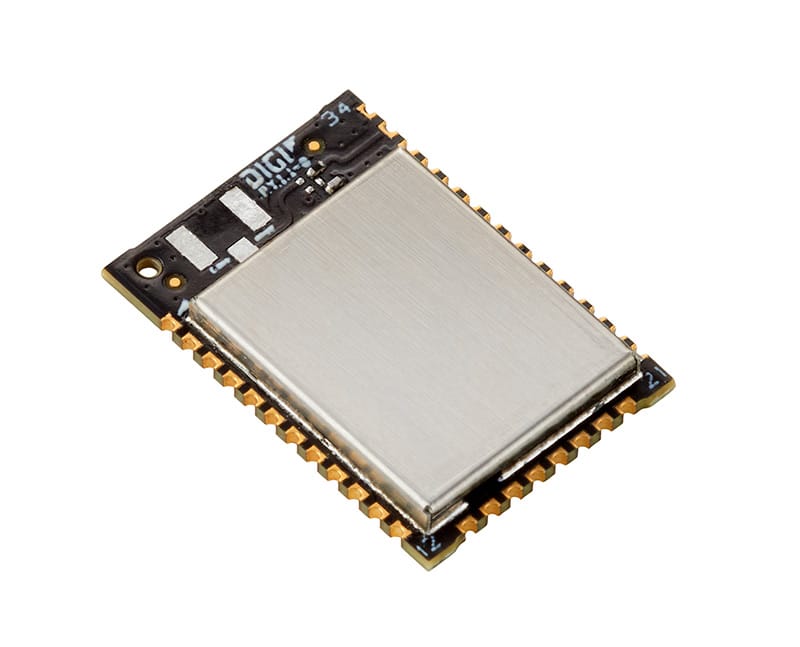

XB3-24DMRM-J Digi XBee 3, 2,4 Ghz, DigiMesh, Micro, RF Pad Ant, MMT XB3-24DMRM-J Comment acheter

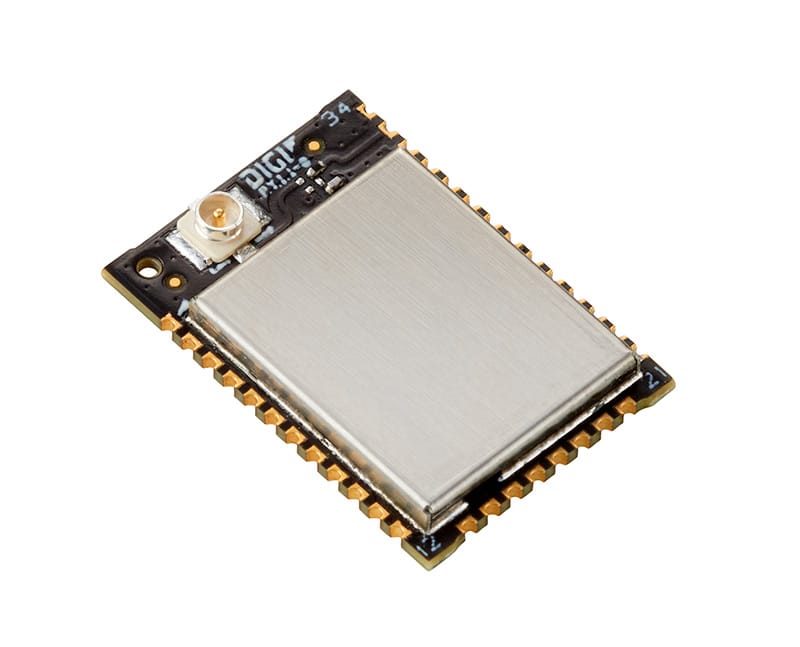

XB3-24DMUM-J Digi XBee 3, 2,4 Ghz, DigiMesh, Micro, U.FL Ant, MMT XB3-24DMUM-J Comment acheter

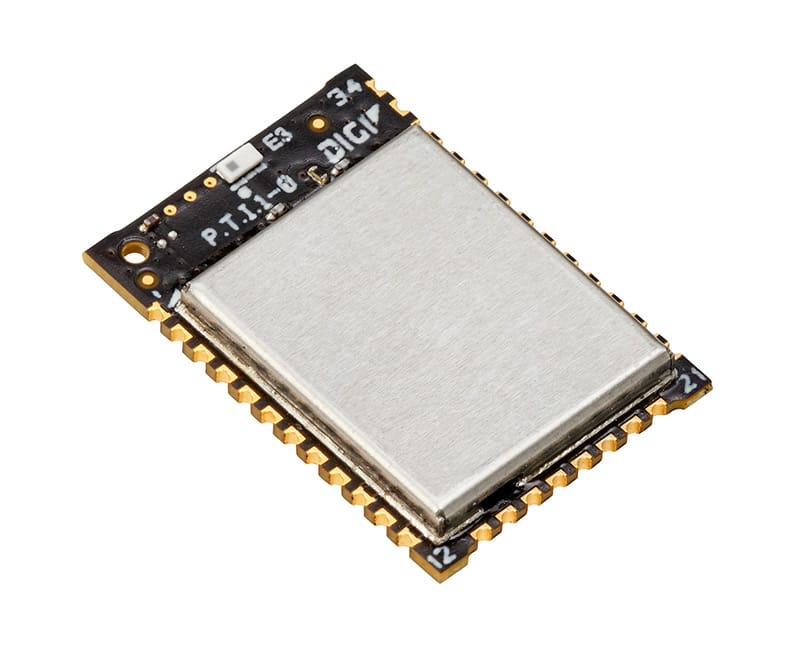

XB3-24DMCM-J Digi XBee 3, 2.4 Ghz, DigiMesh, Micro, Chip Ant, MMT XB3-24DMCM-J Comment acheter

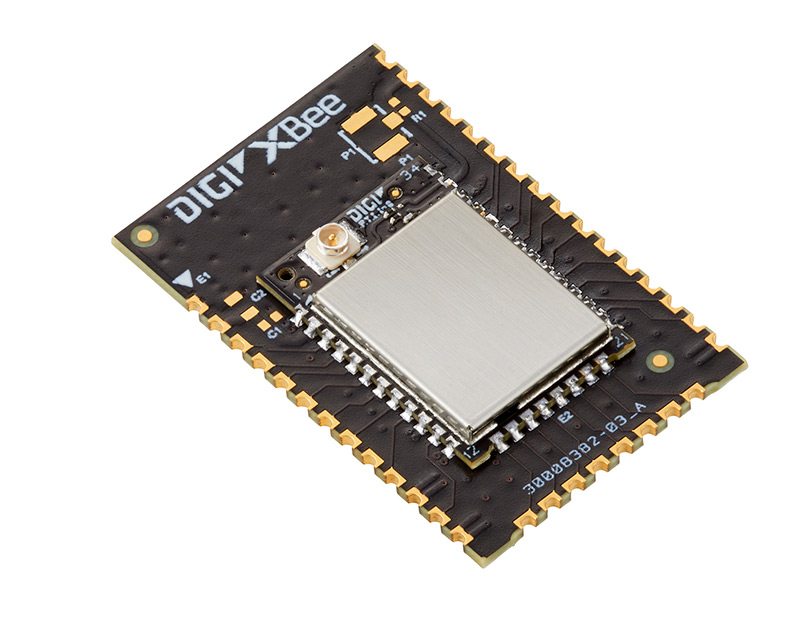

XB3-24DMUS-J Digi XBee 3, 2.4 Ghz, DigiMesh, U.FL Ant, SMT, XB3-24DMUS-J Comment acheter

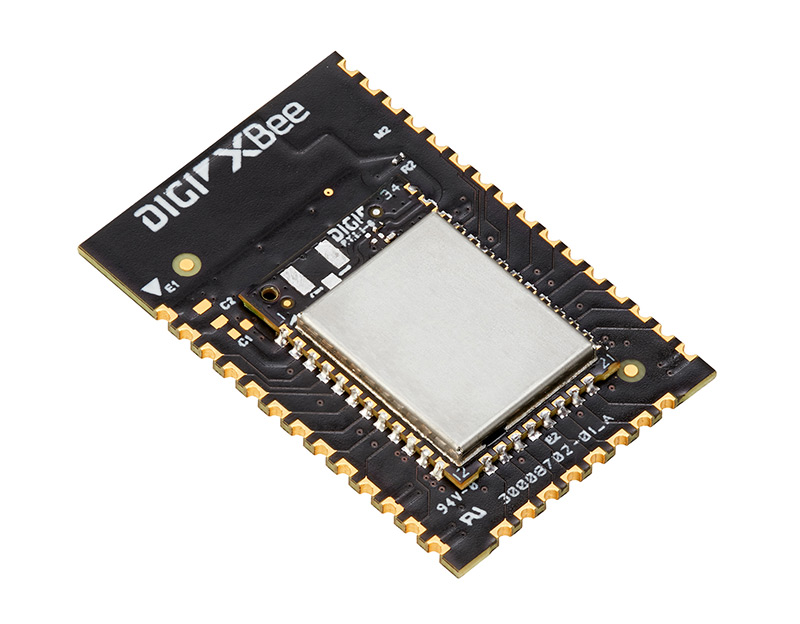

XB3-24DMPS-J Digi XBee 3, 2.4 Ghz, DigiMesh, PCB Ant, SMT XB3-24DMPS-J Comment acheter

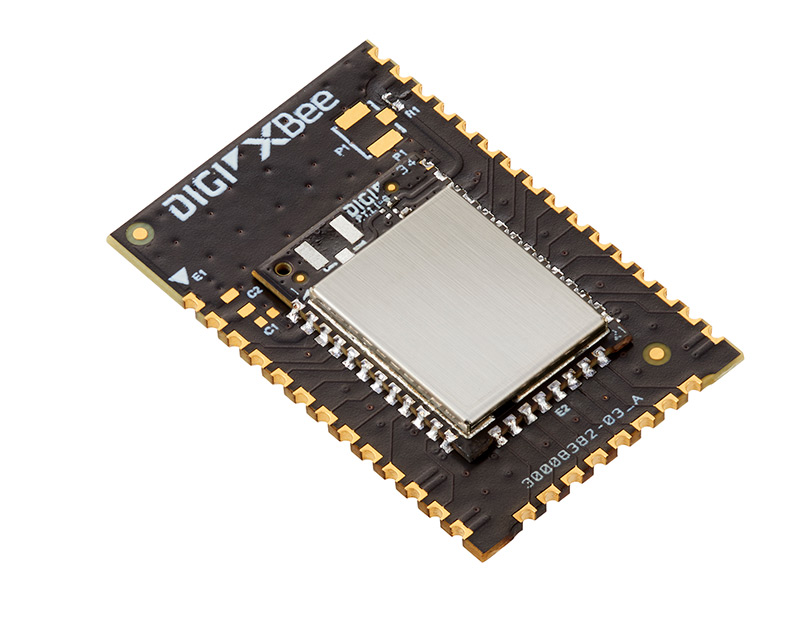

XB3-24DMRS-J Digi XBee 3, 2.4 Ghz, DigiMesh, RF Pad Ant, SMT XB3-24DMRS-J Comment acheter

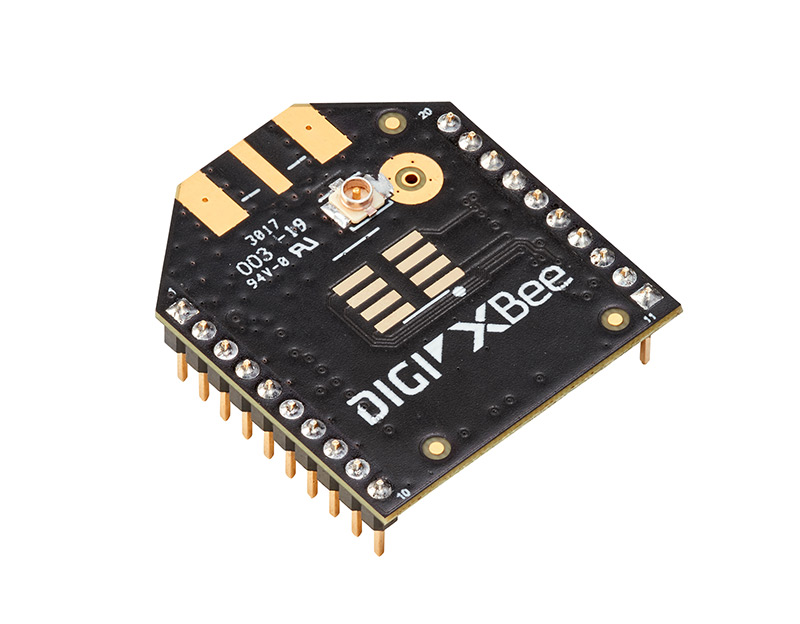

XB3-24DMUT-J Digi XBee 3, 2.4 Ghz, DigiMesh, U.FL Ant, TH XB3-24DMUT-J Comment acheter

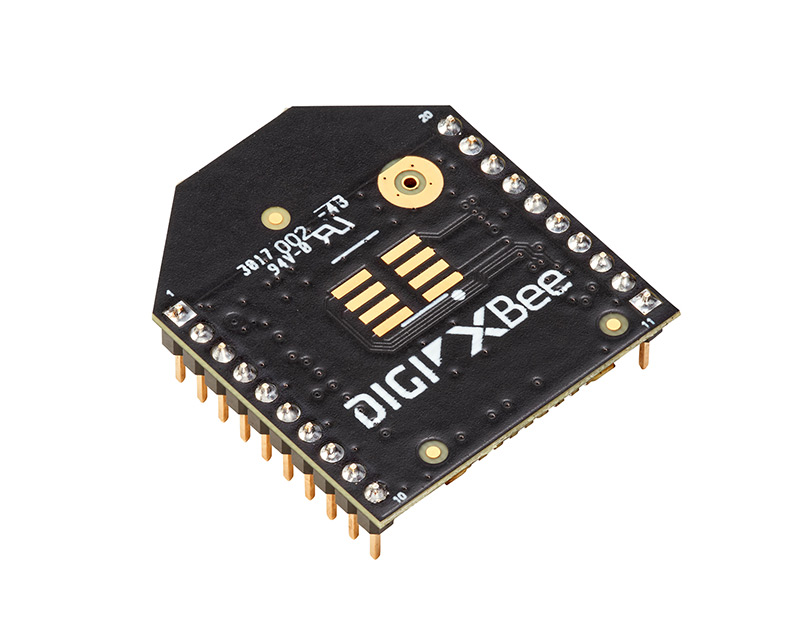

XB3-24DMPT-J Digi XBee 3, 2.4 Ghz, DigiMesh, PCB Ant, TH XB3-24DMPT-J Comment acheter

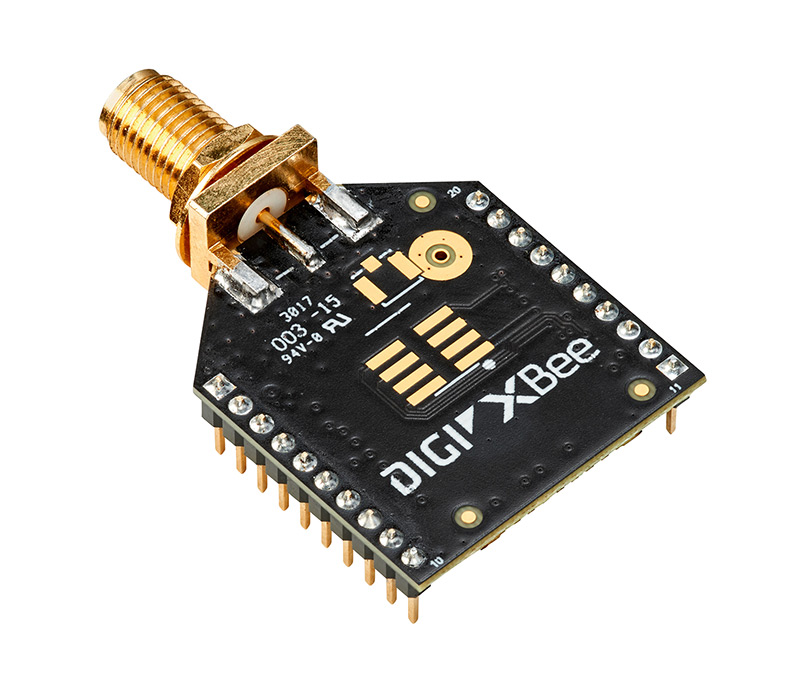

XB3-24DMST-J Digi XBee 3, 2.4 Ghz, DigiMesh, RPSMA, TH XB3-24DMST-J Comment acheter
XB3-24DMRM Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, Micro, RF Pad Ant, MMT XB3-24DMRM Comment acheter
XB3-24DMUM Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, Micro, U.FL Ant, MMT XB3-24DMUM Comment acheter
XB3-24DMCM Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, Micro, Chip Ant, MMT XB3-24DMCM Comment acheter
XB3-24DMUS Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, U.FL Ant, SMT XB3-24DMUS Comment acheter
XB3-24DMPS Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, PCB Ant, SMT XB3-24DMPS Comment acheter
XB3-24DMRS Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, RF Pad Ant, SMT XB3-24DMRS Comment acheter
XB3-24DMUT Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, U.FL Ant, TH XB3-24DMUT Comment acheter
XB3-24DMPT Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, PCB Ant, TH XB3-24DMPT Comment acheter
XB3-24DMST Digi XBee 3 PRO, 2.4 Ghz, DigiMesh, RPSMA, TH XB3-24DMST Comment acheter
SKU : A24-HABUF-P5I Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, U.FL femelle, articulée. A24-HABUF-P5I Comment acheter
SKU : A24-HASM-450 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-450 Comment acheter
SKU : A24-HASM-525 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-525 Comment acheter
SKU : DC-ANT-24DT Antenne - Wi-Fi, montage sur table, 2450 Mhz, câble de 0,5 m DC-ANT-24DT Comment acheter
Conseils de développement
SKU : XBIB-C-MMT Carte de développement - XBee 3, USB-C, micro XBIB-C-MMT Comment acheter
Multiprogrammeur Digi XBee
XBEE-MP-MCRO Digi XBee Multiprogrammeur, facteur de forme micro (MMT) XBEE-MP-MCRO Comment acheter
SKU : XBEE-MP-MCRO-PCB Digi XBee Multiprogrammeur, carte de circuit imprimé à facteur de forme micro (MMT) XBEE-MP-MCRO-PCB Comment acheter
Digi XBee 3 Adaptateurs USB
SKU : XU3-A11 Digi XBee 3 Adaptateur USB - US, Canada et EMEA XU3-A11 Comment acheter
Spécifications Digi XBee® 3 DigiMesh Digi XBee® 3 DigiMesh® PRO
PERFORMANCE
CHIPSET ÉMETTEUR-RÉCEPTEUR SoC Silicon Labs EFR32MG
TAUX DE DONNÉES RF 250 Kbps, Série jusqu'à 1 Mbps
GAMME INTÉRIEURE/URBAINE* Jusqu'à 60 m (200 ft) Jusqu'à 90 m (300 ft)
PORTÉE EN LIGNE DE VUE EN EXTÉRIEUR/RF Jusqu'à 1200 m (4000 ft) Jusqu'à 3200 m (2 miles)
PUISSANCE DE TRANSMISSION +8 dBm +19 dBm
SENSIBILITÉ DU RÉCEPTEUR (1% PAR) -103 dBm Mode normal
PERFORMANCES BLUETOOTH
CHIPSET ÉMETTEUR-RÉCEPTEUR SoC Silicon Labs EFR32MG
VERSION BLE Prend en charge BLE 4.2 et est capable d'interopérer avec les dispositifs BLE 5.0 qui prennent en charge 1M PHY. Le matériel peut faire l'objet d'une mise à niveau logicielle vers la version 5.0, mais n'est pas encore activé, à l'exception des extensions de charge utile (version future).
PLAGE DE DONNÉES MAXIMALE 1 Mbps
GAMME INTÉRIEURE/URBAINE* Jusqu'à 15 m (49 ft)
PORTÉE EN LIGNE DE VUE EN EXTÉRIEUR/RF Jusqu'à 300 m (984 ft)
PUISSANCE DE TRANSMISSION +8 dBm
SENSIBILITÉ DU RÉCEPTEUR (1% PAR) -95 dBm en mode normal
FEATURES
INTERFACE DE DONNÉES SÉRIELLES UART, SPI, I2C
MÉTHODE DE CONFIGURATION Commandes API ou AT, locales ou over-the-air (OTA)
BANDE DE FRÉQUENCES ISM 2,4 GHz
FACTEUR DE FORME Micro, trou traversant, montage en surface
IMMUNITÉ AUX INTERFÉRENCES DSSS (spectre étalé à séquence directe)
INPUTS ADC (4) Entrées ADC 10 bits
E/S DIGITALES 15
OPTIONS D'ANTENNE Trou traversant : Antenne pour circuit imprimé, connecteur U.FL, connecteur RPSMA
SMT : pad RF, antenne pour circuit imprimé ou connecteur U.FL.
Micro : Antenne U.FL, Pad RF, Antenne à puce
TEMPÉRATURE DE FONCTIONNEMENT De -40º C à 85º C (de -40º F à 185º F)
DIMENSIONS (L X L X H) Trou traversant : 2,438 x 2,761 cm (0,960 x 1,087 in)
SMT : 2.199 x 3.4 x 0.305 cm (0.866 x 1.33 x 0.120 in)
Micro : 13 x 19 x 2 mm (0.533 x 0.76 x 0.087 in)
PROGRAMMABILITÉ
MEMOIRE 1 MB / 128 KB RAM
VITESSE DU CPU/CLOCK HCS08 / jusqu'à 50,33 MHz
RÉSEAUX ET SÉCURITÉ
PROTOCOLE 802.15.4
ENCRYPTION AES 128/256 bits
LIVRAISON FIABLE DES PAQUETS Retentatives/Accusés de réception
IDS ID et adresses du PAN, ID du cluster et points d'extrémité (facultatif)
CANAUX 16 canaux
BESOINS EN ÉNERGIE
TENSION D'ALIMENTATION 2,1 à 3,6 V
COURANT DE TRANSMISSION 135 mA @ 19 dBm
RECEVOIR LE COURANT 17 mA
COURANT DE MISE HORS TENSION 2 micro Amp à 25º C (77º F)
APPROBATIONS RÉGLEMENTAIRES**
FCC, IC (AMERIQUE DU NORD) Oui Oui
ETSI (EUROPE) Oui Non
RCM (Australie) Oui Oui
Anatel (Brésil) Oui Oui
Teleck MIC (Japon) Oui Non
KCC (Corée du Sud) Oui Oui

Art de la ligne

Les estimations de la portée sont basées sur un terrain en air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.
**Visitez https://www.digi.com/resources/certifications pour obtenir les dernières certifications.
