Digi XBee Kit de développement XR 920 - Japon
La plateforme de développement complète Digi XBee XR 920 fonctionne dans la gamme 920,5-928,1 MHz, offrant des performances et une immunité aux interférences supérieures.
Le kit de développement Digi XBee® XR 920 comprend Digi XBee XR 920 RF micro-mount (MMT) avec des connecteurs U.FL et Digi XBIB-C Development Boards. Les modules pré-certifiés constituent une solution compacte et fiable pour le déploiement d'applications de connectivité à longue portée fonctionnant entre 920,5 et 928,1 MHz, conformément aux normes.
Sécurisé, robuste et fiable
Digi XBee Les modules XR 920 peuvent être configurés à l'aide du logiciel Digi XCTU® facile à utiliser ou via les jeux de commandes AT ou API simplifiés de Digi. Ils sont également pré-certifiés pour une utilisation permettant aux OEM d'accélérer le développement RF pour une mise sur le marché rapide. L'utilisation de l'étalement du spectre à saut de fréquence (FHSS) sur le module XBee XR, ainsi qu'une plage de température industrielle de -40 °C à 85 °C (-40 °F à 185 °F), le rendent idéal pour les applications dans des environnements bruyants et difficiles.
Le module prend en charge les protocoles de réseau point à point et de réseau maillé(DigiMesh®), avec une portée en visibilité directe allant jusqu'à 8,5 kilomètres. Il convient parfaitement aux applications agricoles et énergétiques nécessitant des communications sur de longues distances.
Les modules RF Digi XBee XR 920 offrent une solution matérielle et logicielle complète qui fonctionne directement à partir de la boîte. Les kits de développement ainsi que les outilsDigi XBee prennent en charge le cycle de vie complet de l'application IoT , depuis l'évaluation, le test et le prototypage jusqu'à la fabrication, le déploiement et la gestion et l'assistance à long terme du réseau.
Une expérience éprouvée et un soutien d'experts
Avec des décennies d'expérience dans la mise en œuvre de millions de produits connectés à l'échelle mondiale, Digi est un fournisseur de confiance de solutions intégrées et IoT , qui simplifie la façon dont les clients conçoivent, construisent et déploient des applications connectées. Digi Wireless Design Services (WDS) offre des services personnalisés de conception et de construction, de configuration, d'assistance à la certification et d'autres services pour vous soutenir à chaque étape de votre développement afin que vos produits soient mis sur le marché plus rapidement et plus intelligemment.
Principales caractéristiques, avantages et applications
- Entièrement certifié pour une utilisation dans la bande de 920 MHz sans licence
- Modules RF basés sur les microcontrôleurs Silicon Labs EFR32
- La conception inclut un filtre SAW pour une performance optimale dans les environnements RF bruyants.
- Cryptage AES 256 bits pour une communication sécurisée des données
- Topologie de réseau DigiMesh® pour la redondance et la fiabilité
- Configuration simple à l'aide des commandes Digi XCTU, AT ou API
- Digi XBee Des outils pour simplifier les tâches et accélérer la mise sur le marché
- Digi WDS propose des services de développement sur mesure et d'ingénierie de passerelle.

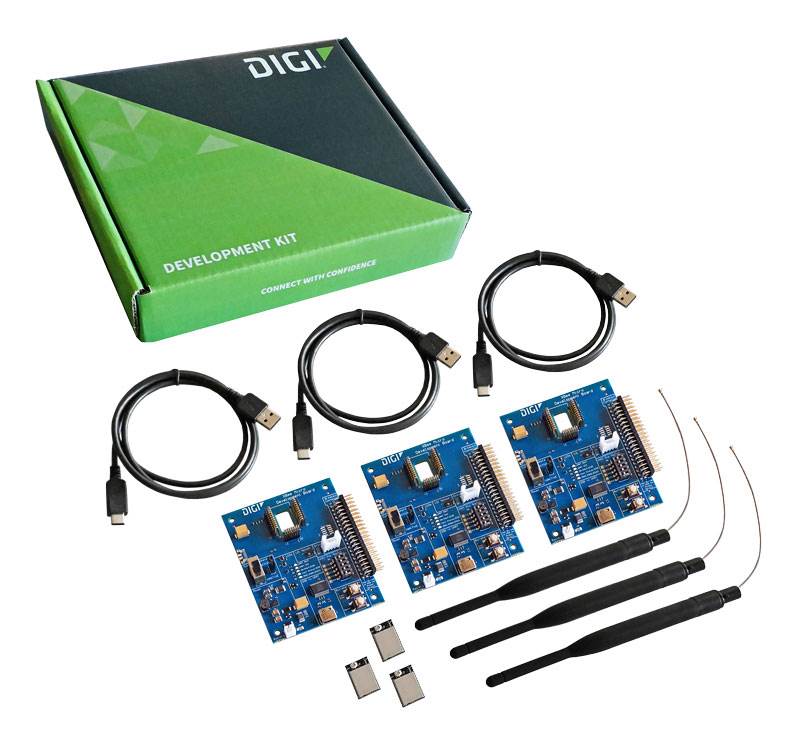

Le kit comprend :
- Trois modules RF Digi XBee XR 920 MHz
- Trois cartes de développement Digi XBIB-C
- Trois antennes dipôles avec connecteurs U.FL
- OutilsDigi XCTU et Digi XBee
- Examen gratuit des schémas de niveau 1 de Digi WDS
- Documentation complémentaire et exemples
Digi XBee Kit de développement XR 920 avec Digi XBee XR 920 MHz, U.FL, MMT - Japon
| Spécifications |
Digi XBee XR 920 Japon |
| HARDWARE |
| PROCESSOR |
Émetteur-récepteur EFR32FG13P231F512 à 40 MHz |
| BANDE DE FRÉQUENCES |
920,5 MHz - 928,1 MHz pour le Japon |
| OPTIONS D'ANTENNE |
MMT : connecteur U.FL, pad RF |
| POIDS |
1,2 g (0,042 oz) pour MMT |
| DIMENSIONS |
13 mm x 19 mm x 2 mm (0.533 in x 0.76 in x 0.087 in) pour MMT |
| PERFORMANCE |
| DÉBIT DE DONNÉES RF |
Faible débit de données : 10 Kbps ; débit élevé : 110 kbps |
| DÉBIT DE DONNÉES UART |
Jusqu'à 921,6 kbps |
| DÉBIT DE DONNÉES SPI |
Jusqu'à 5 Mbps |
| PORTÉE EN VISIBILITÉ DIRECTE* |
Jusqu'à 8,5 km en milieu rural, jusqu'à 1,5 km en milieu urbain |
| GAMME INTÉRIEURE |
Jusqu'à 70 m (230 ft) |
| PUISSANCE DE TRANSMISSION |
Jusqu'à 13 dBm ERP |
| SENSIBILITÉ DU RÉCEPTEUR |
Faible débit de données : -113 dBm, haut débit : -108 dBm |
| BLOCAGE DU RÉCEPTEUR |
Au-dessous de 900 MHz et au-dessus de 930 MHz ; >70 dB |
| FEATURES |
| E/S DIGITALES |
15 |
| LES FRÉQUENCES DISPONIBLES DES CANAUX |
38 canaux |
| INPUTS ANALOGIQUES |
(4) Entrées ADC 10 bits |
| TEMPÉRATURE DE FONCTIONNEMENT |
De -40 °C à 85 °C (de -40 °F à 185 °F) |
| TOPOLOGIES DE RÉSEAU |
Point à point/point à multipoint, DigiMesh® ; compatible avec le protocole SX |
| SÉCURITÉ |
Cryptage AES 256 bits |
| POWER |
| TENSION D'ALIMENTATION |
2,1 - 3,6 VDC, 3,3 VDC typique |
| COURANT DE TRANSMISSION |
79 mA |
| RECEVOIR LE COURANT |
28 mA |
| COURANT DE SOMMEIL |
1,2 uA |
| APPROBATIONS RÉGLEMENTAIRES*** |
| MIC-TELEC |
Oui |
| ROHS |
Oui |
*Les estimations de la portée sont basées sur un terrain à l'air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.
**Consultez les
certifications des produits pour obtenir les dernières mises à jour.
