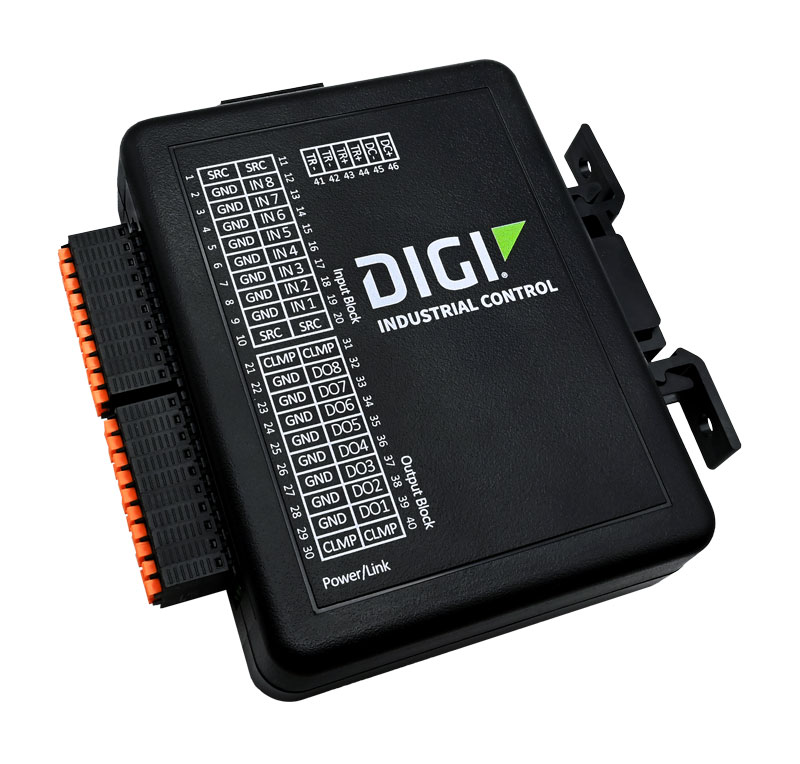

Module E/S Digi Z1201

Une plus grande évolutivité pour les applications de contrôle et de surveillance des E/S à distance


  • Module d'E/S polyvalent à usage industriel
  • 8 options de sortie de contrôleur ouvert
  • 8 entrées multi-modes configurables en analogique, numérique ou impulsionnel
  • Communications RS-485
  • Compatible avec les capteurs standard de l'industrie allant de 0-5 VDC, 4-20 mA ou 0-10 VDC.

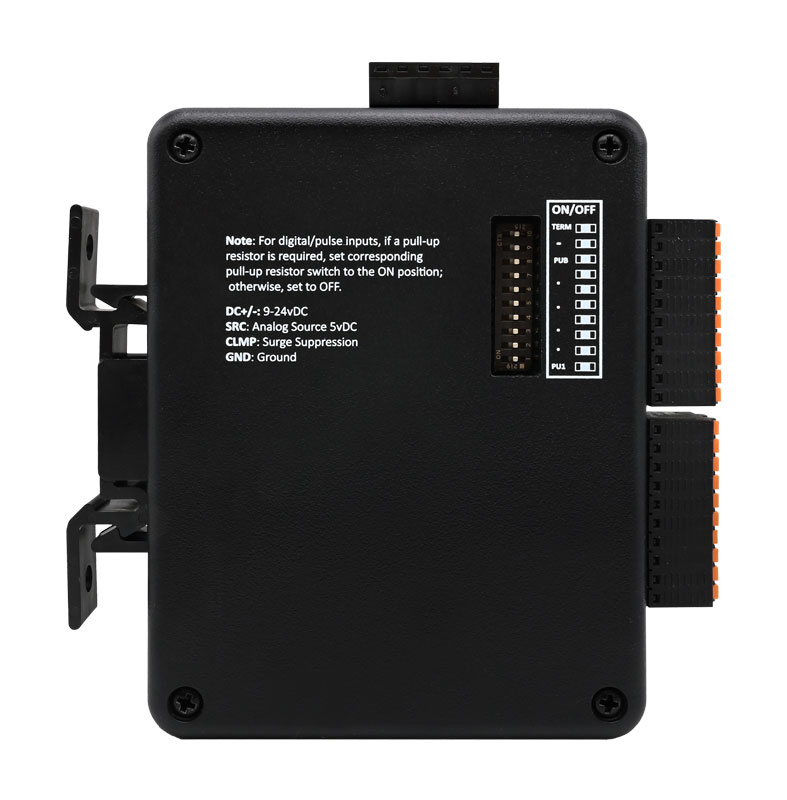

  • Pull-ups sélectionnables par commutateur
  • Terminaison RS-485 sélectionnable par commutateur
  • Alimentation et communications en chaîne pour prendre en charge plusieurs modules d'E/S et d'autres dispositifs RS-485.

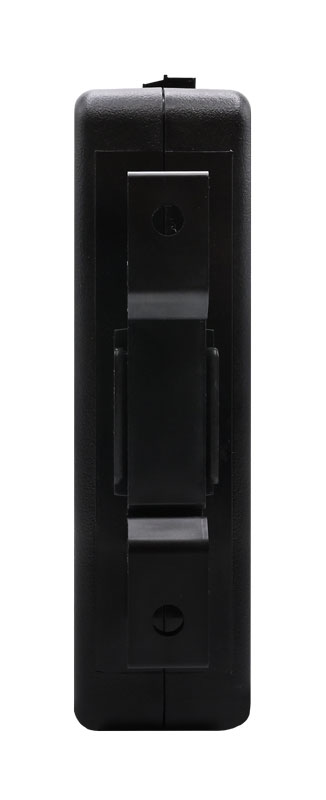

  • Revêtement conforme et montage sur rail DIN

Évitez le coût supplémentaire d'un contrôleur additionnel et l'effort de maintenance de plusieurs applications. Commencez avec un contrôleur industriel Digi Z45 et ajoutez des E/S en connectant des modules d'extension Digi Z1201 pour une solution adaptée à votre système.

Prenant en charge diverses combinaisons d'E/S - relais, numérique, analogique, impulsion, entrées et sorties - le module d'E/S extensible Digi Z1201 permet de surveiller et de contrôler les cas d'utilisation nécessitant des combinaisons d'E/S uniques.

Les contrôleurs industriels Z45 de Digi prennent en charge la logique de l'appareil à partir de n'importe quel endroit. Nos contrôleurs exécutent une logique de contrôle simple à moyennement complexe, similaire à celle d'un contrôleur logique programmable (PLC).

Contrairement à un PLC, nos contrôleurs sont conçus pour des applications d'E/S distantes et distribuées dans une solution unique de bout en bout. La communication des données entre les contrôleurs industriels Z45 et les modules Z1201 est assurée par une connexion RS-485 à 2 fils, l'adressage et la fonction de chaque broche étant établis par le contrôle du programme à l'aide de notre application de contrôle de l'automatisation.

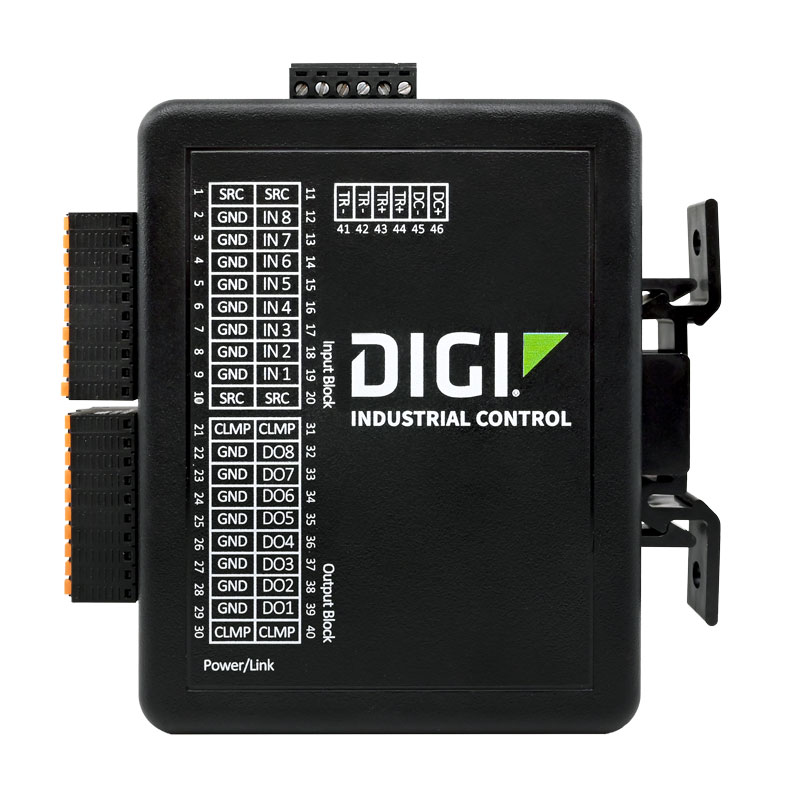

Le Digi Z1201 est un module d'E/S multifonction à 16 broches composé de 8 sorties collecteurs et de 8 entrées multifonction, chacune pouvant être configurée sous contrôle logiciel pour un fonctionnement analogique, numérique ou par impulsions. Le module peut être connecté en guirlande pour une expansion au-delà d'un seul module d'E/S.

Obtenir un devis personnalisé

Donnez-nous vos coordonnées et nous vous contacterons.

SPÉCIFICATIONS MODULE I/O DIGI Z1201
CARACTÉRISTIQUES GÉNÉRALES RS-485, interface à 2 fils
8 sorties à collecteur ouvert, 30 VDC max
8 entrées multimodes, 30 VDC max.
Comptage des impulsions
Entrées analogiques
Sorties numériques
INPUTS Tension d'entrée maximale : 30 VDC
Input logic, Low </= 1, High >/= 4
Taux d'échantillonnage : 512 Hz
ENTRÉES/SORTIES CONFIGURABLES : SORTIES NUMÉRIQUES Sortie à collecteur ouvert : 30 V 350 mA sortie unique, 250 mA avec toutes les sorties activées
Fréquence de mise à jour maximale : 60 Hz
Modulation de largeur d'impulsion : 7,8 KHz, résolution de 8 bits
ENTRÉES/SORTIES CONFIGURABLES : INPUTS ANALOGIQUES Plage de mesure : 0-5 VDC
Fréquence de lecture : 20 Hz
Conversion A/N de l'entrée analogique : 12 bits avec 10 mV
ENTRÉES/SORTIES CONFIGURABLES : ENTRÉES D'IMPULSIONS Largeur d'impulsion maximale : 3 msec
Compte maximal stocké entre les lectures : 32,767
INTERFACE DE CONTRÔLE RS-485 2 fils
Protocole : Propriétaire Automation Control
POWER Entrée : 9-24 VDC (source externe)
Consommation : 100 mA (hors entrées actives)
ENVIRONNEMENTAL Température de fonctionnement : -30 °C à 70 °C (-22 °F à 158 °F)
Humidité : 90% sans condensation
MONTAGE 35 mm DIN
DIMENSIONS 10,719 x 6,02 x 3,33 cm (4,22 x 2,37 x 1,312 in), sans le bornier et le clip DIN
POIDS 0,29 kg (0,63 lb), sans adaptateur électrique
GARANTIE Garantie standard d'un an
