| PROCESSEUR D'APPLICATIONS |

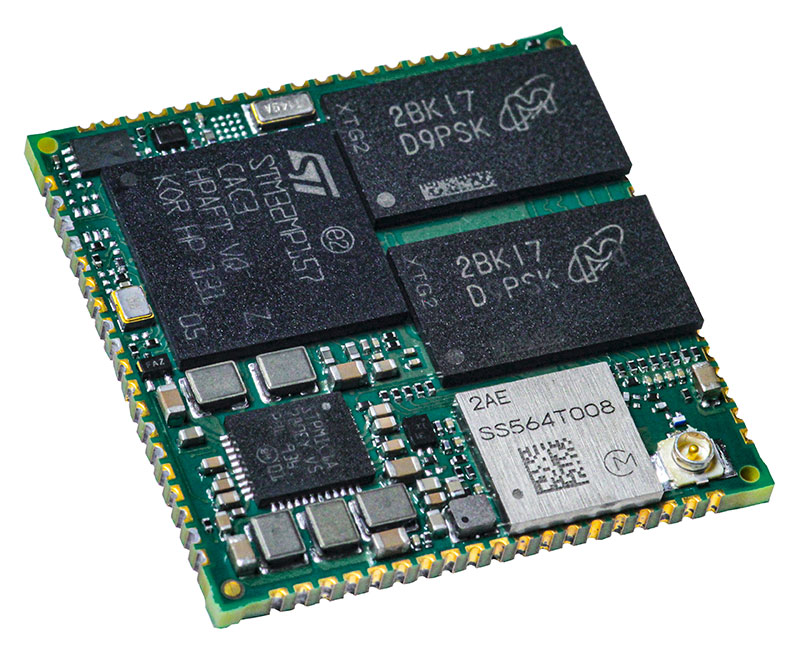

STMicroelectronics STM32MP157C, Arm® dual Cortex®-A7 à 650 MHz
Cortex®-M4 à 209 MHz avec FPU/MPU, GPU 3D, secure boot, crypto engine |
STMicroelectronics STM32MP133C, Arm® Cortex®-A7 à 650 MHz, secure boot, crypto engine |
| MEMOIRE |
Jusqu'à 1 GB SLC NAND flash, jusqu'à 1 GB DDR3L |
256 Mo de SLC NAND flash, 256 Mo de DDR3L |
| PMIC |
STMicroelectronics Circuit de gestion de l'énergie - STPMIC1 |
|
| VIDÉO / GRAPHIQUES |
GPU 3D (Vivante® - OpenGL® ES 2.0) fonctionnant jusqu'à 533 MHz, avec des performances allant jusqu'à 26 Mtriangle/s, 133 Mpixel/s
Contrôleur LCD-TFT parallèle, jusqu'à 24 bits numériques RGB888, jusqu'à WXGA (1366 × 768) à 60 fps ou jusqu'à Full HD (1920 × 1080) à 30 fps
MIPI® DSI 2 voies de données jusqu'à 1 Gbps chacune, jusqu'à WXGA à 60 fps (63 M pixels/s) ou jusqu'à Full HD (1920 × 1080) à 30 fps |
|
| CAMERA |
Caméra de 8 à 14 bits |
|
| SÉCURITÉ |
Démarrage sécurisé, périphériques TrustZone®, 3x broches d'autoprotection dont 1x autoprotection active, 2x TRNG (6 oscillateurs triples), 2x unités de calcul CRC, 2x processeurs cryptographiques, accélération matérielle avec support DMA
cryptage/décryptage : DES/TDES : ECB (electronic codebook) et CBC (cipher block chaining) clé de 64, 128 ou 192 bits ; AES : ECB, CBC, GCM, CCM et CTR (counter mode) algorithmes de chaînage, clé de 128, 192 ou 256 bits.
HASH universel : SHA-1, SHA-224 et SHA-256 (algorithmes HASH sécurisés), MD5, HMAC ; isolation des ressources Cortex®-M4
Cadre de sécurité intégréDigi TrustFence®. |
Démarrage sécurisé, périphériques TrustZone®, 12x broches d'autoprotection dont 5x autoprotection active, 1x TRNG (6 oscillateurs triples), 1x unités de calcul CRC, 1x processeurs cryptographiques, accélération matérielle avec support DMA
cryptage/décryptage : DES/TDES : ECB (electronic codebook) et CBC (cipher block chaining) clé de 64, 128 ou 192 bits ; AES : ECB, CBC, GCM, CCM et CTR (counter mode) algorithmes de chaînage, clé de 128, 192 ou 256 bits.
HASH universel : SHA-1, SHA-224 et SHA-256, SHA-384, SHA-512, SHA-3, HMAC ;
Cadre de sécurité intégréDigi TrustFence®. |
| PÉRIPHÉRIQUES / INTERFACES |
6x I2C, 4x UART + 4x USART, 6x SPI (3 avec I2S full duplex)
4x SAI (audio stéréo : I2S, PDM, SPDIF Tx), SPDIF Rx (4 entrées)
HDMI-CEC
3x SDMMC jusqu'à 8 bits (SD / eMMC™ / SDIO)
2x CAN FD (dont 1 TTCAN)
2x USB 2.0 hôte haute vitesse + 1x USB 2.0 OTG pleine vitesse
Jusqu'à 176 ports d'E/S avec possibilité d'interruption
2 ADC (jusqu'à 16 bits)
1 capteur de température
2x convertisseurs D/A 12 bits (1 MHz)
1 filtre numérique pour modulateur Sigma-Delta (DFSDM) avec 8 canaux/6 filtres, référence ADC/DAC interne ou externe VREF+.
2x Timers 32-bit avec jusqu'à 4 IC/OC/PWM ou compteur d'impulsions et entrée codeur quadrature (incrémental)
2 timers 16 bits pour la commande avancée du moteur
10 timers 16 bits à usage général (dont 2 timers de base sans PWM)
5 minuteries 16 bits à faible consommation
RTC sécurisé
2 x 4 minuteries système Cortex®-A7 (sécurisées, non sécurisées, virtuelles, hyperviseur)
1x minuterie SysTick M4
3x chiens de garde (2x indépendants et fenêtre) |
5x I2C, 4x UART, 5x SPI (4 avec I2S full duplex)
2x SAI (audio stéréo : I2S, PDM, SPDIF Tx), SPDIF Rx (4 entrées)
2x SDMMC jusqu'à 8-bit (SD / eMMC™ / SDIO)
2x CAN FD (dont 1 TTCAN)
2x USB 2.0 high-speed host + 1x USB 2.0 full-speed OTG
Jusqu'à 135 ports d'E/S avec capacité d'interruption
2x ADC (jusqu'à 12 bits)
1x capteur de température
1x filtre numérique pour modulateur Sigma Delta (DFSDM) avec 4 canaux/2 filtres, référence ADC/DAC interne ou externe VREF+
2 minuteries 32 bits avec jusqu'à 4 IC/OC/PWM ou compteur d'impulsions et entrée de codeur en quadrature (incrémental)
2 minuteries 16 bits de contrôle moteur avancé
10 minuteries 16 bits à usage général (y compris 2 minuteries de base sans PWM)
5 minuteries 16 bits à faible consommation d'énergie
RTC sécurisé
4 minuteries système Cortex®-A7 (sécurisées, non sécurisées, virtuelles, hyperviseur)
2 chiens de garde indépendants |
| ETHERNET |
10/100 M ou Gigabit Ethernet
GMAC IEEE 1588v2, MII/RMII/GMII/RGMII |
2x 10/100 M ou Gigabit Ethernet
GMAC IEEE 1588v2, MII/RMII/RGMII |
| WIRELESS |
Wi-Fi 5 double bande 802.11a/b/g/n/ac 1x1 radio (jusqu'à 433,3 Mbps) avec authentification/chiffrement WPA3-Enterprise puissant, plage de température complète de -40 °C à 85 °C ; Bluetooth® 5.2 (débit de base, débit de données amélioré et Bluetooth Low Energy) |
|
| TEMPÉRATURE DE FONCTIONNEMENT |
Industriel : De -40 °C à 85 °C (de -40 °F à 185 °F) ; selon le cas d'utilisation et la conception du boîtier/système. |
| TEMPÉRATURE DE STOCKAGE |
De -50 °C à 125 °C (de -58 °F à 257 °F) |
| HUMIDITÉ RELATIVE |
5% à 90% (sans condensation) |
| HOMOLOGATIONS RADIO* |
États-Unis, Canada, Union européenne, Japon, Australie/Nouvelle-Zélande, Brésil, Mexique. |
| ÉMISSIONS/ IMMUNITÉ/ SÉCURITÉ* |
FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3, ICES- 003 Classe B, VCCI Classe II, AS 3548
FCC Partie 15 Sous-partie C Section 15.247, IC (Industrie Canada), RSS-210 Issue 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024
EN 301 489-3, Sécurité (IEC 62368-1); consultez les certifications de produits pour les dernières mises à jour. |
| VÉRIFICATION DE LA CONCEPTION* |
Température : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 ; vibrations/chocs : IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT |
| MONTAGE / NOMBRE DE BRO DE MONTAGE |
Empreinte commune de montage en surface Digi SMTplus® avec l'option de 76 pastilles à bords crénelés (pas de 1,27 mm) ou 245 pastilles LGA (pas de 1,27 mm) |
| DIMENSIONS MÉCANIQUES |
29 mm x 29 mm x 3 mm (1,14 in x 1,14 in x 0,12 in) |
| GARANTIE DU PRODUIT |
3 ans |
