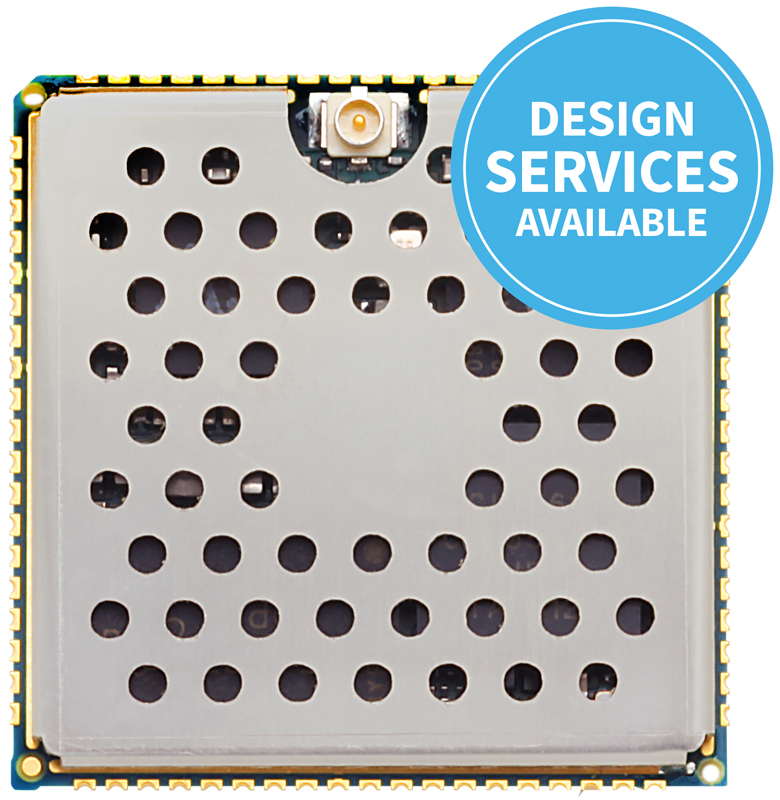

Digi ConnectCore 6UL

Système embarqué intelligent et connecté basé sur le NXP i.MX6 UL, avec support logiciel Linux clé en main dans un format de timbre-poste


  • Plateforme de système sur module de taille réduite, sécurisée et connectée
  • NXP i.MX6UL, Cortex-A7 à 528 MHz
  • 256 Mo / 512 Mo / 1 Go NAND flash, 256 Mo / 512 Mo / 1 Go DDR3
  • Facteur de forme Digi SMTplus™ à profil bas (brevet en instance)
  • Digi Microcontroller Assist™ intégré pour les modes de consommation ultra-basse de 2,5 µA.
  • Option pré-certifiée 802.11a/b/g/n/ac + Bluetooth® 5
  • Double connectivité Ethernet 10/100 intégrée
  • Cadre de sécurité des dispositifs embarqués Digi TrustFence®.
  • Plate-forme logicielle Linux® embarquée libre de droits
  • Développement clé en main disponible auprès de Digi WDS

Le module Digi ConnectCore® 6UL offre une plate-forme connectée sécurisée et extrêmement rentable, légèrement plus grande qu'un timbre-poste.

Son facteur de forme Digi SMTplus™ pour montage en surface, en instance de brevet, vous permet de choisir une intégration de conception simplifiée en tirant parti de la technologie SMT éprouvée et facile à utiliser, ou une option LGA polyvalente pour une flexibilité de conception ultime avec un accès à pratiquement toutes les interfaces.

Construit sur le processeur d'application NXP i.MX6UL UltraLite, le module est le moteur de communication intelligent pour les appareils connectés sécurisés d'aujourd'hui. Il intègre de manière transparente le double Ethernet et le Wi-Fi bi-bande pré-certifié (802.11a/b/g/n/ac) avec la connectivité Bluetooth 5.

La sécurité des dispositifs embarqués est un aspect critique de la conception pour le nombre croissant d'applications connectées ("IoT") et le ConnectCore 6UL élimine les obstacles à la mise en œuvre en vous fournissant Digi TrustFence, une plateforme de modules sécurisés entièrement intégrée avec un support logiciel Linux complet.

TrustFenceProjet YoctoBluetoothAlliance Wi-FiPartenaire Or de NXPPropulsé par AWS

La plus petite taille et sans compromis

Le plus petit facteur de forme. La plus faible consommation. Avec ou sans fil. Pré-certifié. La seule solution de plateforme SOM i.MX6UL UltraLite pour tous vos appareils connectés.

La plus petite taille et sans compromis

Digi SMTplus™ pour une flexibilité de conception et de fabrication

Facteur de forme Digi SMTplus (brevet en instance) pour une construction et un coût optimisés.
  • Taille ultra-compacte de 29 x 29 mm avec un montage fiable à profil bas.
  • Une conception et une flexibilité de fabrication simplifiées et optimisées en termes de coûts.
    • Vias à bord crénelé de 245 plaquettes LGA (universel) ou de 76 plaquettes (simple)
    • Nombre réduit de couches de cartes de support pour des applications plus simples.
    • Pas de coût de connecteur de carte, pas de dépendance de l'alimentation du connecteur de carte
  • Créneaux de bord simplifiés (~76) uniquement,
    ou LGA polyvalent (~245 @ pas de 1,27 mm) pour une flexibilité de conception
Conçu pour le prélèvement et la mise en place automatisés
  • Fabrication très rentable dans les applications à faible et à fort volume
  • Les vias de bord castellés permettent également le placement manuel de prototypes.
Empreinte commune
  • Fabrication très rentable dans les applications à faible et à fort volume
  • Les vias de bord castellés permettent également le placement manuel de prototypes.

Créez des appareils embarqués connectés et sécurisés grâce à TrustFence de Digi.

TrustFence

La sécurité des dispositifs est un aspect critique de la conception de chaque dispositif connecté. Le ConnectCore 6UL combine une plateforme de modules sécurisée avec un cadre logiciel complet pour la sécurité des appareils embarqués. Construisez dès aujourd'hui des produits qui vous offrent, à vous et à vos clients, une plateforme sécurisée, aujourd'hui et à l'avenir.

  • Cadre logiciel de sécurité des dispositifs gérés
  • Intégration de la plateforme U-Boot et Linux
  • Une architecture transparente et à l'épreuve du temps
  • Aucun effort de mise en œuvre

En savoir plus

i.MX 6UltraLite

Le processeur industriel de la famille i.MX6 le plus économe en énergie, le plus économique et le plus petit.

Basé sur le processeur d'application NXP i.MX6UL, le ConnectCore 6UL est le moteur de communication intelligent pour les appareils connectés sécurisés d'aujourd'hui dans les applications industrielles. Il intègre de manière transparente le double Ethernet et le Wi-Fi bi-bande pré-certifié (802.11a/b/g/n/ac) avec la connectivité Bluetooth 5.


Intégration des produits Digi

Les ingénieurs de Digi WDS peuvent personnaliser les composants matériels et les produits logiciels de Digi pour accélérer votre délai de commercialisation.
Kits
SKU : CC-WMX6UL-KIT Kit de développement Digi ConnectCore 6UL CC-WMX6UL-KIT Comment acheter
Module sans fil sécurisé
SKU : CC-WMX-JN7A-NE Digi ConnectCore 6UL - 528 MHz, température industrielle, 1 GB SLC NAND, 1 GB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN7A-NE Comment acheter
SKU : CC-WMX-JN69-NN ConnectCore 6UL - 528 MHz, temp. industrielle, 512 Mo SLC NAND, 512 Mo DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN69-NN Comment acheter
SKU : CC-WMX-JN59-NN Digi ConnectCore 6UL - 528 MHz, température industrielle, 512 MB SLC NAND, 256 MB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN59-NN Comment acheter
SKU : CC-WMX-JN58-NE Digi ConnectCore 6UL - 528 MHz, température industrielle, 256 MB SLC NAND, 256 MB DDR3, Dual 10/100 Ethernet, 802.11a/b/g/n/ac, Bluetooth® 5 CC-WMX-JN58-NE Comment acheter
SBCs
SKU : CC-SBP-WMX-JN58 Digi ConnectCore 6UL SBC Pro CC-SBP-WMX-JN58 Comment acheter
SKU : CC-SBP-WMX-JN7A Digi ConnectCore 6UL SBC Pro 1GB flash 1GB RAM CC-SBP-WMX-JN7A Comment acheter
Accessoires
SKU : CC-ACC-LCDH-10 Kit d'application LCD, comprenant un panneau LCD WXGA (haute résolution) de 10 pouces. CC-ACC-LCDH-10 Comment acheter
Module Ethernet sécurisé
SKU : CC-MX-JN7A-Z1 Digi ConnectCore 6UL - 528 MHz, température industrielle, 1 GB SLC NAND, 1 GB DDR3, Dual 10/100 Ethernet CC-MX-JN7A-Z1 Comment acheter
SKU : CC-MX-JN69-ZN ConnectCore 6UL - 528 MHz, temp. industrielle, 512 Mo SLC NAND, 512 Mo DDR3, Dual 10/100 Ethernet CC-MX-JN69-ZN Comment acheter
SKU : CC-MX-JN58-Z1 Digi ConnectCore 6UL - 528 MHz, température industrielle, 256 Mo SLC NAND, 256 Mo DDR3, double 10/100 Ethernet CC-MX-JN58-Z1 Comment acheter
Services et soutien
Services Cloud
Les services Cloud Digi ConnectCore® permettent aux OEM d'un large éventail d'industries de créer des appareils connectés avec des fonctions de tableau de bord, de service et d'application à distance en utilisant les systèmes sur modules (SOM) de Digi ConnectCore .
  Commencez
Services de sécurité
Maintenir la sécurité des appareils connectés après la sortie d'un produit est un défi. Les services de sécurité Digi ConnectCore® permettent aux clients de maintenir la sécurité de leurs produits.
  Commencez
Services d'assistance
Obtenez l'aide dont vous avez besoin pour déployer, gérer, connecter, personnaliser et améliorer votre solution Digi.
  Commencez
Services de conception sans fil
Les services de conception sans fil de Digi aident les entreprises à résoudre leurs problèmes commerciaux en intégrant des technologies sans fil pour créer des produits M2M innovants.
  Commencez
Spécifications Digi ConnectCore 6UL
FEATURES
PROCESSEUR D'APPLICATIONS NXP i.MX6UL-2, ARM® Cortex®-A7 à 528 MHz, cache L2 de 128 Ko, avec coprocesseur NEON™ MPE (Media Processor Engine) et contrôleur DMA intelligent programmable (SDMA).
MEMOIRE 256 Mo / 512 Mo / 1 Go NAND flash, 256 Mo / 512 Mo / 1 Go DDR3
PMIC NXP PF3000
VIDÉO/GRAPHIQUES Pipeline de traitement des pixels 2D (PXP) pour la conversion de l'espace couleur, la mise à l'échelle, le mélange alpha et la rotation, écran LCD parallèle 8- /16- /18- /24 bits jusqu'à WXGA (1366x768), CSI parallèle 8- /10- /16- /24 bits avec support BT.656
SÉCURITÉ** TRNG conforme à la norme AIS-31, coprocesseur de cryptage/décryptage ECC/AES256/TDES/ RSA, SHA-1/224/256, coprocesseur PKI FameXE avec prise en charge de RSA 4096 bits/544 bits ECC/ ECDSA, RTC sécurisé, JTAG sécurisé, stockage sécurisé, gestion sécurisée des clés, SPA/DPA/DFA (protection contre les attaques par alimentation/timing/défaut), Tamper Monitor, cadre de sécurité intégré Digi TrustFence®.
PÉRIPHÉRIQUES/INTERFACES 1 x port MMC 4.5/SD 3.0/SDIO dédié (1-/2-4 bits), 2 x USB 2.0 OTG avec PHY, 3x I2S/SAI, 1 x S/PDIF Tx/Rx, 2 x FlexCAN (2.0b), 4 x I2C, 4 x SPI, 7 x UART, 4 x Timer, 8 x PWM, 3 x Watchdog, 2 x ADC 12 bits (10 canaux) avec contrôleur tactile 4 fils/5 fils, jusqu'à 103 GPIOs
BUS EXTERNE Adresse de 16 bits / données jusqu'à 16 bits (modes multiplexé et non-multiplexé)
ETHERNET Double MAC 10/100 Mbit Ethernet + IEEE 1588
WIRELESS 802.11a/b/g/n/ac 1x1 (MCS 0-9), Bluetooth 5 avec authentification/chiffrement fort WPA2-Enterprise pour les connexions Wi-Fi
MCA™ MICROCONTROLLER ASSIST ARM® Cortex®-M0+ ultra-basse consommation, jusqu'à 48 MHz (NXP Kinetis KL03 : KL03P24M48SF0)
TEMPÉRATURE DE FONCTIONNEMENT Industriel : -40 °C à 85 °C (-40 °F à 185 °F) ; en fonction du cas d'utilisation et de la conception du boîtier/système.
TEMPÉRATURE DE STOCKAGE De -50 °C à 125 °C (de -58 °F à 257 °F)
HUMIDITÉ RELATIVE Humidité relative de 5% à 90% (sans condensation)
HOMOLOGATIONS RADIO États-Unis, Canada, Union européenne, Japon, Australie/Nouvelle-Zélande, Brésil.
ÉMISSIONS / IMMUNITÉ / SÉCURITÉ FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3, ICES-003 Classe B, VCCI Classe II, AS 3548, FCC Partie 15 Sous-partie C Section 15.247, IC (Industrie Canada), RSS-210 Version 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sécurité UL/UR (ou équivalent)
VÉRIFICATION DU DESIGN Température : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 ; vibrations/chocs : IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MONTAGE / NOMBRE DE BRO DE MONTAGE Empreinte commune de montage en surface Digi SMTplus* avec l'option de 76 pastilles à bords crénelés (pas de 1,27 mm) ou 245 pastilles LGA (pas de 1,27 mm)
DIMENSIONS MÉCANIQUES 29 mm x 29 mm x 3,5 mm (1,14 in x 1,14 in x 0,14 in)
CONSOMMATION D'ÉNERGIE Mode inactif (Linux ouvert, pas de réseau) : 100 mA à 5V
Mode inactif (Linux activé, avec 25 % de transmission Wi-Fi) : 118 mA à 5V
Mode veille (avec rafraîchissement de la mémoire) : 6 mA à 5V
MODES ULTRA-BASSE CONSOMMATION Mode de déclenchement d'événement : 2,5 µA à 3V (i.MX6UL éteint, MCA LLS w/HS Comparator actif)
Mode de réveil programmé : 2,5 µA à 3V (i.MX6UL éteint, MCA LLS w/HS Comparator actif)
PUISSANCE MAXIMALE DES RADIOFRÉQUENCES 63,1 mW
BANDE DE FRÉQUENCE OPÉRATIONNELLE 2402 - 2480 MHz ; 5,250 - 5,350 GHz ; 5,470 - 5,725 GHz
GARANTIE DU PRODUIT 3 ans

Brevet en instance

** Les fonctions cryptographiques des produits DIGI ConnectCore 6UL sont implémentées uniquement dans les éléments suivants : Digi TrustFence® Embedded Security Framework (les algorithmes cryptographiques sont implémentés dans Linux OS v. 4.1.38), module Wi-Fi (802.11a/b/g/n/ac) et module Bluetooth 5. Les fonctions cryptographiques et autres de Digi TrustFence® Embedded Security Framework sont accélérées par le processeur NXP i.MX6UL intégré. Le processeur lui-même n'est pas utilisé comme un module cryptographique séparé et n'accomplit aucune fonction cryptographique par lui-même.
