Digi XBee® Zigbee

NRND

Les modules ZigBee intégrés offrent aux équipementiers un moyen simple d'intégrer la technologie maillée dans leurs applications.


  • Les versions programmables avec microprocesseur intégré permettent le développement d'applications Zigbee personnalisées.
  • Les facteurs de forme " trou de passage " et " montage en surface " permettent des options de conception flexibles.
  • Bilans de liaison de 110 dB pour XBee et 119 dB pour XBee-PRO
  • Courant de repos le plus élevé du marché
  • Mises à jour du firmware via UART, SPI ou over the air (OTA)
  • Développement clé en main disponible auprès de Digi WDS

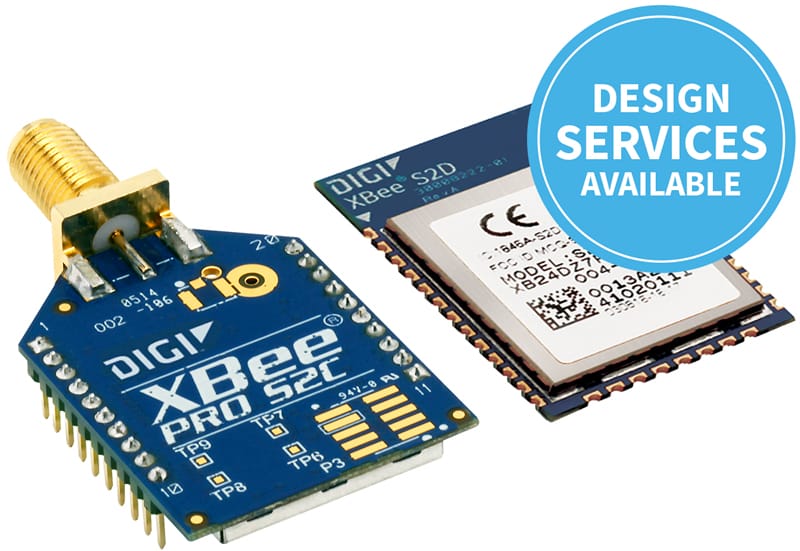

Les modules RF Zigbee Digi XBee® et Digi XBee-PRO offrent une connectivité sans fil rentable aux appareils électroniques. Ils sont interopérables avec d'autres dispositifs du jeu de fonctions Zigbee PRO, y compris les dispositifs d'autres fournisseurs*. Les kits de développement Zigbee de Digi sont le moyen idéal pour commencer le développement d'applications Zigbee.

Les modules ZigbeeDigi XBee et Digi XBee-PRO sont idéaux pour les applications des marchés de l'énergie et des contrôles où l'efficacité de la fabrication est essentielle. L'interface périphérique série (SPI) fournit une interface à haut débit et optimise l'intégration avec les microcontrôleurs embarqués, ce qui réduit les coûts de développement et les délais de mise sur le marché.

Les produits de la familleDigi XBee ne nécessitent que peu ou pas de configuration ou de développement supplémentaire. Les versions programmables du module Zigbee Digi XBee et Digi XBee-PRO facilitent la personnalisation des applications. La programmation directement sur le module élimine le besoin d'un processeur séparé. Comme le logiciel sans fil est isolé, les applications peuvent être développées sans risque pour les performances RF ou la sécurité.

Le module compatible Zigbee de Digi est basé sur le système sur puce (SoC) radio ICs Ember EM35x (EM357 et EM3587) de Silicon Labs, utilisant un processeur ARM® Cortex® M3 de 32 bits.

Digi disposait de l'expertise nécessaire pour nous aider à élaborer la stratégie permettant de commercialiser la solution de la manière la plus efficace possible. Aujourd'hui, cette solution permet aux villes du monde entier d'économiser des centaines de milliers de dollars par an.

Ryan Morgan, responsable marketing de Schréder Amérique du Nord

Lire l'article complet

XCTU

Plateforme de configuration de nouvelle génération pour Digi XBee

  • XCTU est gratuit et compatible avec Windows, MacOS et Linux.
  • Configuration et architecture simples d'un réseau sans fil.
  • Outil de développement simple pour construire rapidement des cadres d'API XBee.
  • Explorez et lisez les notes de mise à jour des micrologiciels.
En savoir plus
Digi XBee Tools

Développer, construire, déployer et gérer votre réseau Digi XBee

Outils Digi XBee

Digi XBee Les outils prennent en charge le cycle de vie complet des applications IoT , de la phase d'évaluation, de test et de prototypage à la gestion à long terme du réseau, en passant par la fabrication et le déploiement. Découvrez comment les outils Digi XBee simplifient les tâches et permettent une mise sur le marché plus rapide.

Découvrez les outils de Digi XBee
Services de soutien RF

Services de support RF de Digi

Services et assistance sur site pour la mise en œuvre de la solution RF, y compris l'étude du site, l'intégration, la formation et le dépannage.

EN SAVOIR PLUS
Kits S2C
XKB2-Z7T-WZM

Digi XBee Kit Mesh Zigbee

XKB2-Z7T-WZM Comment acheter
Modules S2C
XB24CZ7PIT-004 Trou de passage XBee Zigbee (antenne pour circuit imprimé) XB24CZ7PIT-004 Comment acheter
XB24CZ7WIT-004 XBee Zigbee TH (Antenne filaire) XB24CZ7WIT-004 Comment acheter
XB24CZ7UIT-004 XBee Zigbee TH (Antenne U.FL) XB24CZ7UIT-004 Comment acheter
XB24CZ7SIT-004 Trou de passage XBee Zigbee (Antenne RPSMA) XB24CZ7SIT-004 Comment acheter
XB24CZ7PITB003 Trou traversant XBee Zigbee programmable (antenne pour circuit imprimé) XB24CZ7PITB003 Comment acheter
XB24CZ7WITB003 Trou traversant XBee Zigbee programmable (antenne filaire) XB24CZ7WITB003 Comment acheter
XB24CZ7UITB003 Trou de passage XBee Zigbee programmable (Antenne U.FL) XB24CZ7UITB003 Comment acheter
XB24CZ7SITB003 Trou de passage XBee Zigbee programmable (antenne RPSMA) XB24CZ7SITB003 Comment acheter
XB24CZ7PIS-004 XBee Zigbee SMT (antenne pour PCB) XB24CZ7PIS-004 Comment acheter
XB24CZ7RIS-004 XBee Zigbee SMT (Antenne à plots RF) XB24CZ7RIS-004 Comment acheter
XB24CZ7UIS-004 XBee Zigbee SMT (Antenne U.FL) XB24CZ7UIS-004 Comment acheter

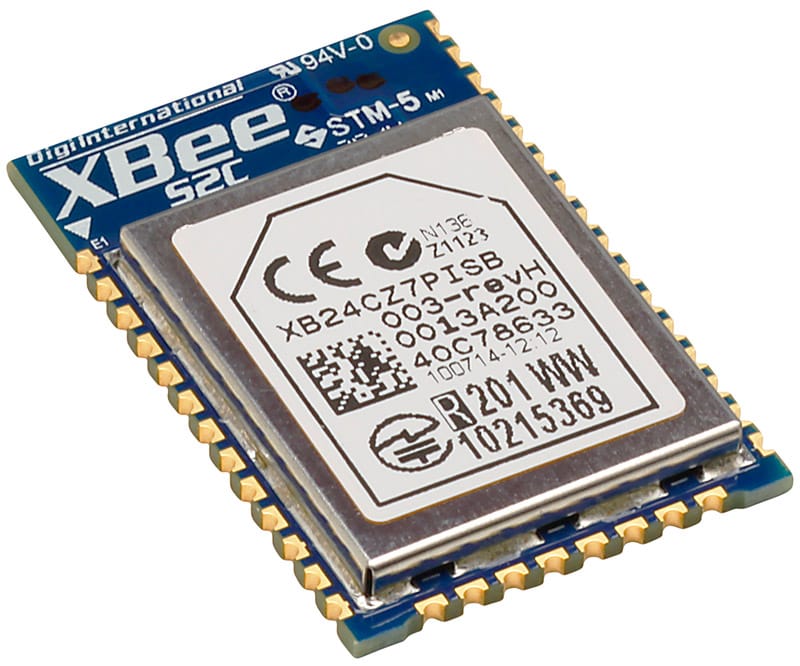

XB24CZ7PISB003 Antenne programmable XBee Zigbee SMT (PCB) XB24CZ7PISB003 Comment acheter
XB24CZ7RISB003 Antenne programmable XBee Zigbee SMT (RF Pad) XB24CZ7RISB003 Comment acheter
XB24CZ7UISB003 SMT XBee Zigbee programmable (Antenne U.FL) XB24CZ7UISB003 Comment acheter
Conseils de développement
SKU : 76000956 Carte de développement de connecteurs Grove - XBee, douilles à trous traversants 76000956 Comment acheter
SKU : XBIB-C-SMT Carte de développement - XBee 3, USB-C, prise pour montage en surface XBIB-C-SMT Comment acheter
SKU : XBIB-CU-TH Carte de développement - XBee 3, USB-C, prises traversantes XBIB-CU-TH Comment acheter
Multiprogrammeur Digi XBee
SKU : XBEE-MP-SMT Digi XBee Multiprogrammeur, montage en surface (SMT) XBEE-MP-SMT Comment acheter
SKU : XBEE-MP-TH Digi XBee Multiprogrammeur, à trou traversant (TH) XBEE-MP-TH Comment acheter
SKU : XBEE-MP-SMT-PCB Digi XBee Multiprogrammeur, carte de circuit imprimé pour montage en surface (SMT) XBEE-MP-SMT-PCB Comment acheter
SKU : XBEE-MP-TH-PCB Digi XBee Multiprogrammeur, circuit imprimé à trou traversant (TH) XBEE-MP-TH-PCB Comment acheter
Antennes
SKU : A24-HABUF-P5I Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, U.FL femelle, articulée. A24-HABUF-P5I Comment acheter
SKU : A24-HASM-450 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-450 Comment acheter
SKU : A24-HASM-525 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-525 Comment acheter
SKU : DC-ANT-24DT Antenne - Wi-Fi, montage sur table, 2450 Mhz, câble de 0,5 m DC-ANT-24DT Comment acheter
Service et soutien
SKU : DG-PSOS-CUST Sur site et dépannage DG-PSOS-CUST Comment acheter
SKU : DG-PSSS-RF Étude du site - RF DG-PSSS-RF Comment acheter
SKU : DG-PSIC-CUST Planification de la mise en œuvre DG-PSIC-CUST Comment acheter
SKU : DG-PSPP-CUST Services d'installation DG-PSPP-CUST Comment acheter
  Digi XBee S2C Zigbee Digi XBee-PRO S2C Zigbee Digi XBee S2D Zigbee
PERFORMANCE
CHIPSET ÉMETTEUR-RÉCEPTEUR SoC EM357 de Silicon Labs SoC EM357 de Silicon Labs Silicon Labs EM3587 Soc
TAUX DE DONNÉES RF 250 Kbps, Série jusqu'à 1 Mbps
GAMME INTÉRIEURE/URBAINE* Jusqu'à 60 m (200 ft) Jusqu'à 90 m (300 ft) Jusqu'à 60 m (200 ft)
PORTÉE EN LIGNE DE VUE EN EXTÉRIEUR/RF Jusqu'à 1200 m (4000 ft) Jusqu'à 2 miles (3200 m) Jusqu'à 1200 m (4000 ft)
PUISSANCE DE TRANSMISSION 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm) mode boost 63 mW (+18 dBm) 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm) mode boost
SENSIBILITÉ DU RÉCEPTEUR (1% PAR) Mode boost -100 dBm / -102 dBm -101 dBm Mode boost -100 dBm / -102 dBm
FEATURES
INTERFACE DE DONNÉES SÉRIELLES UART, SPI
MÉTHODE DE CONFIGURATION Commandes API ou AT, locales ou over-the-air (OTA)
BANDE DE FRÉQUENCES ISM 2,4 GHz
FACTEUR DE FORME Trou traversant, montage en surface Trou traversant, montage en surface Montage en surface
IMMUNITÉ AUX INTERFÉRENCES DSSS (spectre étalé à séquence directe)
INPUTS ADC (4) Entrées ADC 10 bits
E/S DIGITALES 15
OPTIONS D'ANTENNE Trou traversant : antenne pour circuit imprimé, connecteur U.FL, connecteur RPSMA ou fil intégré SMT : plot RF, antenne pour circuit imprimé ou connecteur U.FL
TEMPÉRATURE DE FONCTIONNEMENT De -40º C à +85º C
DIMENSIONS (L X L X H) ET POIDS Trou traversant : 2,438 x 2,761 cm (0,960 x 1,087 in)
SMT : 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
Trou traversant : 2,438 x 3,294 cm (0,960 x 1,297 in)
SMT : 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
SMT : 0,866 x 1,33 x 0,120 in (2,199 x 3,4 x 0,305 cm)
PROGRAMMABILITÉ
MEMOIRE Standard : N/A
Programmable : 32 Ko Flash/2 Ko RAM
Standard : N/A
Programmable : 32 Ko Flash/2 Ko RAM
N/A
VITESSE DU CPU/CLOCK Standard : N/A
Programmable : HCS08/jusqu'à 50,33 MHz
Standard : N/A
Programmable : HCS08/jusqu'à 50,33 MHz
N/A
RÉSEAUX ET SÉCURITÉ
PROTOCOLE Zigbee PRO 2007, HA-Ready avec prise en charge de la liaison/multidiffusion
ENCRYPTION AES 128 bits
LIVRAISON FIABLE DES PAQUETS Retentatives/Accusés de réception
IDS ID et adresses du PAN, ID du cluster et points d'extrémité (facultatif)
CANAUX 16 canaux 15 canaux 16 canaux
BESOINS EN ÉNERGIE
TENSION D'ALIMENTATION 2,1 à 3,6V 2,7 à 3,6V 2,1 à 3,6V
COURANT DE TRANSMISSION Standard : 33 mA @ 3.3 VDC/45 mA en mode boost.
Programmable : 47 mA @ 3.3 VDC/59 mA en mode "boost".
Standard : 120 mA @ 3.3 VDC
Programmable : 120 mA @ 3.3 VDC
33 mA @ 3,3 VDC / 45 mA mode boost
RECEVOIR LE COURANT Standard : 28 mA @ 3.3 VDC/31 mA mode boost
Programmable : 42 mA @ 3.3 VDC/45 mA en mode boost.
Standard : 31 mA @ 3.3 VDC
Programmable : 45 mA @ 3.3 VDC
28 mA @ 3,3 VDC / 31 mA mode boost
COURANT DE MISE HORS TENSION Standard: <1 μA @ 25º C
Programmable: 1.5 μA @ 25º C
Standard: <1 μA @ 25º C
Programmable: 1.5 μA @ 25º C
<3 μA at 25º C
APPROBATIONS RÉGLEMENTAIRES**
FCC, IC (AMERIQUE DU NORD) Oui Oui Oui
ETSI (EUROPE) Oui Non Oui
RCM (AUSTRALIE ET NOUVELLE ZÉLANDE) Oui Oui Non (à venir)
Les estimations de la portée sont basées sur un terrain en air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.
**Visitez https://www.digi.com/resources/certifications pour obtenir les dernières certifications.
