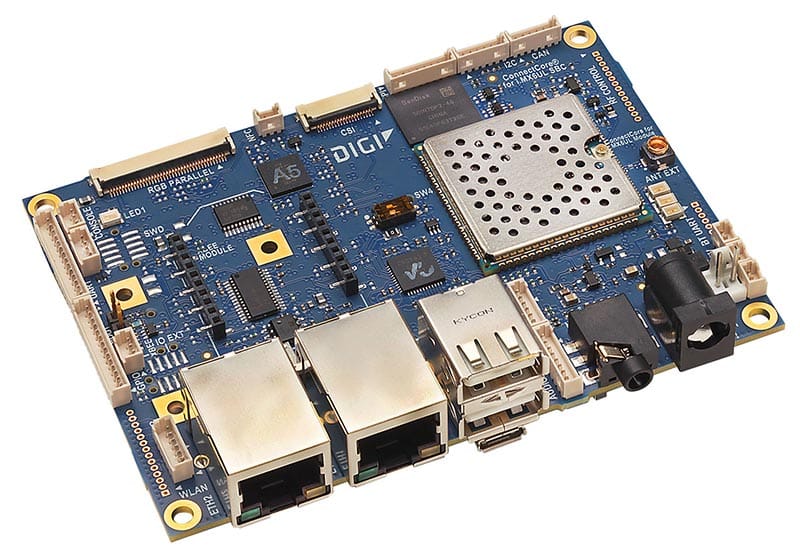

Digi ConnectCore 6UL SBC Pro

Ordinateur à carte unique connecté, puissant, sécurisé et pré-certifié, dans un facteur de forme standard avec une flexibilité de conception totale.


  • Solution de série puissante et flexible en format Pico-ITX
  • Prêt pour la production avec un effort minimal de conception du matériel
  • Conception robuste avec une plage de température de fonctionnement industrielle
  • Connectivité Wi-Fi 802.11ac bi-bande pré-certifiée
  • Bluetooth® 5, avec prise en charge de Bluetooth Low Energy
  • Prise en charge immédiate de la connectivité cellulaire
  • Tag intégré compatible avec le NFC Forum Type 2
  • Double réseau Ethernet 10/100 Mbit
  • Fonctions d'affichage et de caméra intégrées
  • Interface riche et prise en charge des périphériques
  • BSP complet Yocto Project® Linux® avec code source
  • Cadre de sécurité des appareilsDigi TrustFence®.

Digi ConnectCore 6UL SBC Pro offre l'ultime ordinateur de série connecté à carte unique NXP i.MX6UL, avec des capacités complètes et une flexibilité de conception inégalée.

Ses options uniques de connectivité sans fil pré-certifiée offrent le Wi-Fi 802.11a/b/g/n/ac et le Bluetooth® 5, y compris le Bluetooth Low Energy. Les options d'intégration cellulaire prêtes à l'emploi utilisant le modem cellulaire pré-certifié Digi XBee® ou un modem tiers PCI Express Mini Card vous permettent d'intégrer la connectivité cellulaire sans le coût et la complexité habituels.

La prise en charge complète de Linux par Digi comprend le cadre intégré de sécurité des dispositifs Digi TrustFence® avec la prise en charge du démarrage sécurisé, des systèmes de fichiers cryptés, des ports protégés, et plus encore.

Créez des appareils embarqués connectés et sécurisés grâce à TrustFence de Digi.

TrustFence

La sécurité des dispositifs est un aspect critique de la conception de chaque dispositif connecté. Le ConnectCore 6UL combine une plateforme de modules sécurisée avec un cadre logiciel complet pour la sécurité des appareils embarqués. Construisez dès aujourd'hui des produits qui vous offrent, à vous et à vos clients, une plateforme sécurisée, aujourd'hui et à l'avenir.

  • Cadre logiciel de sécurité des dispositifs gérés
  • Intégration de la plateforme U-Boot et Linux
  • Une architecture transparente et à l'épreuve du temps
  • Aucun effort de mise en œuvre

En savoir plus

i.MX 6UltraLite

Le processeur industriel de la famille i.MX6 le plus économe en énergie, le plus économique et le plus petit.

Construit sur le processeur d'application NXP i.MX6UL, le ConnectCore 6UL est le moteur de communication intelligent pour les appareils connectés sécurisés d'aujourd'hui dans les applications industrielles. Il intègre de manière transparente un double Ethernet et un Wi-Fi bi-bande pré-certifié (802.11a/b/g/n/ac) avec une connectivité Bluetooth 4.2.

TrustFenceProjet YoctoBluetoothAlliance Wi-FiPartenaire Or de NXPDigi XBeePropulsé par AWS

Spécifications Digi ConnectCore 6UL SBC PRO
PERFORMANCE
PROCESSEUR D'APPLICATIONS NXP i.MX6UL-2, ARM® Cortex®-A7 @ 528 MHz, 128 Ko de cache L2, avec coprocesseur NEON™ MPE (Media Processor Engine)
MEMOIRE 256 Mo NAND flash, 256 Mo DDR3 (CC-SBP-WMX-JN58) ; 1 Go NAND flash, 1 Go DDR (CC-SBP-WMX-JN7A)
CONNECTIVITÉ DE RÉSEAU FILAIRE
ETHERNET 2 x 10/100 Mbit Ethernet
CONNECTIVITÉ DE RÉSEAU SANS FIL
WI-FI Double bande 802.11a/b/g/n/ac 1x1 (MCS 0-9)
BLUETOOTH Bluetooth 5, avec prise en charge de Bluetooth Low Energy
ANTENNES Connecteur d'antenne U.FL ou MMCX intégré pour Wi-Fi et Bluetooth, antenne NFC externe en option.
NFC NXP NTAG à récupération d'énergie, déclencheur de détection de champ, conforme à la norme ISO 14443A et au NFC Forum Type 2 Tag.
DIGI XBEE® RF Prise standard Digi XBee
PERIHPERALS/INTERFACES
ETHERNET 2 x RJ-45 (10/100 Mbit)
USB 2 x USB Host (double Type-A), 1 x USB Host (connecteur à 6 broches), 1 x USB OTG (micro-USB)
DISPLAY RVB parallèle 24 bits (en-tête 40 broches) et LVDS 18 bits (en-tête 20 broches)
CAMERA CSI parallèle 8 bits (en-tête 20 broches)
GPIO Connecteur 14 broches (8 x GPIO, 1 x tactile)
UART / CONSOLE Connecteur 14 broches (1 x deux fils, 2 x quatre fils, un partagé avec la prise XBee), connecteur 3 broches (console)
AUTRE CONNECTIVITÉ 1 x I2C (en-tête 6 broches), 1 x SPI (en-tête 8 broches), 2 x CAN (en-tête 6 broches)
MINI CARTE PCI EXPRESS Prise en charge des cartes de taille moyenne et de taille normale, avec prise en charge de l'emplacement Micro SIM intégré.
CONTRÔLE RF En-tête à 14 broches (Wi-Fi Enable/Disable, Bluetooth Enable/Disable, Wakeup, PCM, LTE Control, GPS Co-Existence)
STOCKAGE EXTERNE microSD, flash eMMC de 4 Go intégré pour le stockage des données
AUDIO Prise casque 3,5 mm, connecteur à 6 broches (haut-parleur), connecteur à 8 broches (entrée ligne, microphone, sortie ligne)
BOUTONS / INTERRUPTEURS Alimentation, réinitialisation, utilisateur, sélection de l'amorçage (NAND/microSD), RF (Wi-Fi Enable, Bluetooth Enable), sélection de l'antenne (U.FL on-module/MMCX on-board)
DEBUG Tag-Connect pour JTAG et SWD
POWER Sortie 3,3 V (connecteur à 2 broches), sortie 5 V (connecteur à 2 broches), batterie (connecteur à 2 broches)
LEDS Alimentation, 3 x Utilisateur
CERTIFICATIONS**
HOMOLOGATIONS RADIO États-Unis, Canada, UE, Japon, Australie, Nouvelle-Zélande
ÉMISSIONS / IMMUNITÉ / SÉCURITÉ FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3, ICES-003 Classe B, VCCI Classe II, AS 3548, FCC Partie 15 Sous-partie C Section 15.247, IC (Industrie Canada), RSS-210 Version 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sécurité (équivalent UL/UL)
BESOINS EN ÉNERGIE
TENSION D'ALIMENTATION 5 V @ 3,2 A (typique, selon le cas d'utilisation) ; voir la fiche produit du module ConnectCore 6UL pour des conseils sur la consommation d'énergie du module uniquement.
CONNECTEURS DE PUISSANCE Connecteur à barillet verrouillable (2 mm), ou connecteur d'alimentation dédié (tête à 3 broches)
ENVIRONNEMENTAL
TEMPÉRATURE DE FONCTIONNEMENT De -40° C à 85° C (de -40° F à 185° F)
TEMPÉRATURE DE STOCKAGE De -50° C à +125° C (de -58° C à 257° F)
HUMIDITÉ RELATIVE Humidité relative de 5% à 90% (sans condensation)
VÉRIFICATION DU DESIGN Température : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 ; Vibrations/Chocs : IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
MÉCANIQUE
DIMENSIONS 100 mm x 72 mm (4,0 in x 2,83 in)
GARANTIE
GARANTIE DU PRODUIT 1 an

* Remplit le module ConnectCore 6UL P/N CC-WMX-JN58-NE (montage LGA).
** Certifications finales en attente.

Dessins mécaniques
