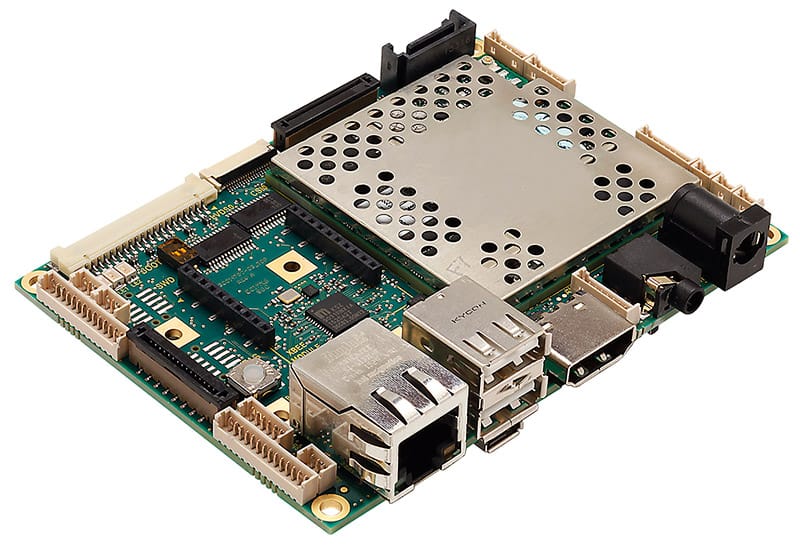

Digi ConnectCore 6N SBC

Famille de SBC NXP i.MX6 fiables et compacts avec options intégrées de connectivité Ethernet, Wi-Fi, Bluetooth, Digi XBee et cellulaire


  • Famille de SBC compacts de série
  • Capacités évolutives et performances i.MX6Quad/Dual
  • Gigabit Ethernet et pré-certifié Wi-Fi 5 double bande et Bluetooth® 5.0
  • Prêt pour la connectivité cellulaire et Digi XBee® RF
  • Ensemble complet de périphériques et d'interfaces disponibles avec des options personnalisables.
  • Conçu pour la flexibilité et la fiabilité
  • Prise en charge des plateformes logicielles Windows® Embedded Compact, Yocto Project® Linux® et Android™
  • Température de fonctionnement industrielle disponible

Digi ConnectCore 6N SBC est une plateforme d'ordinateur à carte unique (SBC) de série, ultra-compacte et polyvalente. Elle permet de réduire considérablement les délais de mise sur le marché en éliminant pratiquement les risques, les efforts et la complexité traditionnels des conceptions de cartes personnalisées, sans sacrifier la flexibilité ou les capacités.

Construit sur le système sur module (SOM) Digi ConnectCore 6N, il fournit une plateforme commune avec des performances évolutives NXP® i.MX6, une intégration pré-certifiée Wi-Fi 5 et Bluetooth 5.0, Digi XBee et des options de connectivité cellulaire, la prise en charge de Gigabit Ethernet, la prise en charge de plusieurs écrans/caméras et de l'audio, le stockage externe, les connecteurs d'extension et la fiabilité dans les environnements difficiles.

Des fonctionnalités de pointe et innovantes telles que Digi Microcontroller Assist™ (MCA) permettent le développement de produits connectés avec des empreintes énergétiques hautement optimisées. L'intégration optionnelle de Digi Remote Manager® fournit des mises à jour OTA sécurisées du micrologiciel à distance, des capacités de gestion et de santé des appareils pour l'Internet des objets.

Digi propose également une véritable offre de bout en bout avec des services de personnalisation du matériel, de conception sans fil et de développement d'applications.

TrustFenceProjet YoctoBluetoothAlliance Wi-FiPartenaire Or de NXPPropulsé par AWSAndroid

Notre objectif était de créer un système embarqué de nouvelle génération avec une vitesse, des interfaces et des fonctionnalités supérieures. Digi a fourni une excellente solution pour nous aider à y parvenir.

Ladislav Heglas, président du conseil d'administration, EMTEST

Lire l'article complet

Intégration des produits Digi

Les ingénieurs de Digi WDS peuvent personnaliser les composants matériels et les produits logiciels de Digi pour accélérer votre délai de commercialisation.
Spécifications Digi ConnectCore 6N SBC
Général
Processeur d'applications Module multi-puces ConnectCore 6N embarqué avec NXP i.MX6Quad/i.MX6Dual, options industrielles (Dual - 800 MHz) et commerciales étendues (Quad - 1,2 GHz)
Mémoire 4 GB eMMC flash, 1 GB DDR (64-bit)
Graphiques Moteur vidéo HD multi-flux avec décodage 1080p60, encodage 1080p30 et lecture vidéo 3D en HD dans des familles de hautes performances ;
Performances graphiques 3D supérieures avec jusqu'à 4 shaders à 200 Mt/s avec support OpenCL ;
Moteurs d'accélération 2D et/ou Vertex distincts pour la prise en charge de l'interface utilisateur ;
Prise en charge des capteurs d'images stéréoscopiques pour l'imagerie 3D.
Sécurité RNG, TrustZone, Ciphers, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
Affiche 1x HDMI (Type A) ;
2x LVDS avec contrôle du rétro-éclairage et interface tactile I2C (Hirose DF14A-20P-1.25H) ;
1 x LCD parallèle (24 bits) avec contrôle du rétroéclairage et interface tactile I2C (Omron XF2M-4015-1A) ;
1 x MIPI-DSI avec contrôle de rétroéclairage et interface tactile I2C (FCI SFW15S-2STE1LF, compatible avec Raspberry Pi DSI).
Appareil photo 1 interface parallèle 8 bits pour caméra 1 (Omron XF2M-2015-1A) ;
1 x Interface 0 parallèle 8 bits pour caméra (Molex 53047-1410) ;
1x MIPI CSI-2 (FCI SFW15S-2STE1LF, compatible avec Raspberry Pi CSI)
USB 2.0 2x USB Host (Double Type A),
1x USB OTG (Micro AB),
1x hôte USB (Molex 53047-0610)
Audio 1x Entrée ligne (jack stéréo 3,5 mm, CUI SJ1-3515-SMT) ;
1x entrée ligne, 1 x sortie ligne, 1 x entrée micro (Molex 53047-0810) ;
Codec audio NXP SGTL5000 intégré.
Console (RS232) Molex 53047-0310
SATA 3.0 3M 5607-5102-SH
Micro-SIM Oui
Mini carte PCI Express Foxconn AS0B226-S68Q-7H ;
Fournit des signaux PCI Express x1, USB 2.0 Host, I2C, SIM, Reset, Wake-Up ;
Supporte le montage de mini-cartes PCI Express de taille moyenne et de taille normale.
Configuration du démarrage eMMC / SD / SATA
Prise XBee Samtec MMS-110-01-L-SV
Wi-Fi 802.11a/b/g/n/ac
Bluetooth Bluetooth 5.0
Connecteurs d'antenne 1x U.FL / 2x U.FL
Gigabit Ethernet RJ-45, avec deux LED pour la liaison, la vitesse et l'activité.
Bus CAN 2x FlexCAN (Molex 53047-0610)
GPIO/I2C/SPI/UART 1x GPIO (8 x i.MX GPIOs + 4 Kinetis GPIOs, Molex 53047-1410) ;
1x I2C (Molex 53047-0310), 1x SPI (Molex 53047-0610) ;
3x UART (4 fils TX/RX/RTS/CTS, 1 partagé avec Digi XBee socket, Molex 53047-1410)
Déboguer 1x JTAG pour i.MX6 (FCI 20021111-00010T4LF) ;
1x SWD pour Digi MCA (FCI 20021111-00010T4LF) ;
En-têtes remplis sur les unités de développement seulement ;
Unités de production sans en-tête pour fiche de clous (Tag-Connect TC2050-IDC-NL)
Bouton d'alimentation Mise sous tension, mise hors tension, veille, réveil
Bouton de réinitialisation Oui
LED de l'utilisateur 1x rouge, 1x jaune, 1x vert
Connecteur pour pile bouton Molex 53047-0210
Tension d'alimentation 5 V @ 3,2 A (typique, selon le cas d'utilisation)
Connecteur d'alimentation Alimentation principale via un connecteur à barillet verrouillable de 2 mm
Température de fonctionnement Commercial extérieur : -20° C à 70° C (-4° F à 158° F) / Industriel : -40° C à 85° C (-40° F à 185° F)
Température de stockage De -50° C à 125° C (de -58° F à 257° F)
Humidité relative 5% à 90% (sans condensation)
Homologations radio États-Unis, Canada, Union européenne, Japon, Australie/Nouvelle-Zélande, Brésil.
Émissions / Immunité / Sécurité FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3 :
ICES-003 Classe B, VCCI Classe II, AS 3548, FCC Partie 15 Sous-partie C Section 15.247, IC (Industrie Canada) ;
RSS-210 Issue 5 Section 6.2.2(o), EN 300 328 ;
EN 301 489-17, EN 55024, EN 301 489-3, Sécurité (IEC 62368-1)
Garantie du produit 1 an
