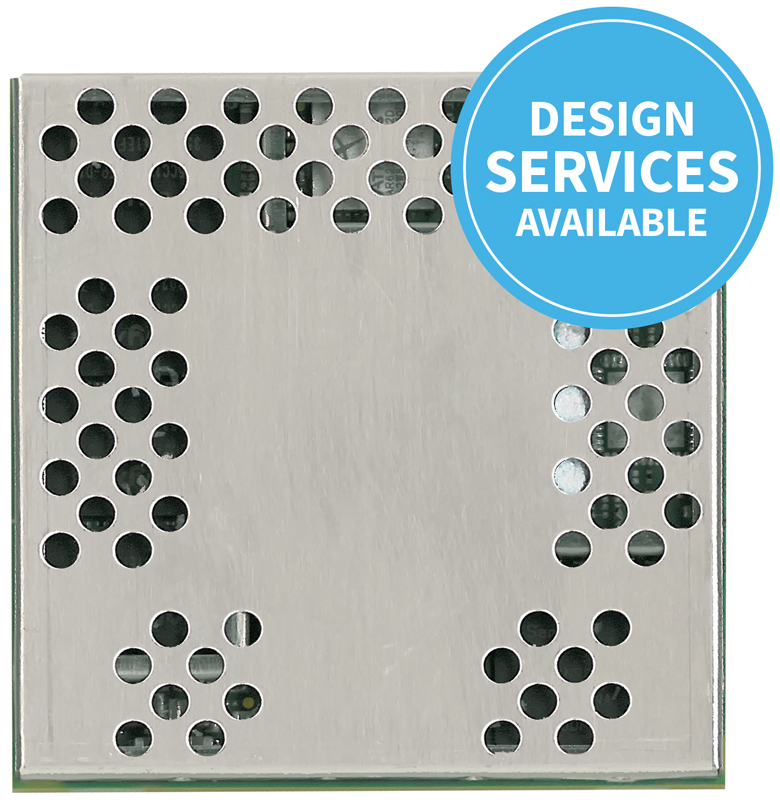

Digi ConnectCore 6 / 6N

Solution de module de montage en surface basée sur l'i.MX6 de NXP avec des performances évolutives à un ou plusieurs cœurs et un système sans fil intégré.

Performances multi-cœurs Cortex®-A9 évolutives
Facteur de forme de module de montage en surface rentable, fiable et à profil bas.
802.11a/b/g/n/ac et Bluetooth® 5.0 pré-certifiés
Architecture de gestion intelligente de l'énergie avec PMIC
Prise en charge des plateformes logicielles Android™, Yocto Project Linux® et Windows® Embedded Compact
Conception fiable avec la vérification IEC 60068 et HALT
Conçu pour une disponibilité à long terme

Vue d'ensemble Numéros de pièces et accessoires Spécifications Contenu connexe

Digi ConnectCore® 6N est un système sur module ultra-compact et hautement intégré basé sur la famille de processeurs i.MX6 Cortex-A9 de NXP.

Avec des vitesses de processeur allant jusqu'à 1,2 GHz et des variantes à un, deux ou quatre cœurs entièrement compatibles avec les broches, le ConnectCore 6N offre une solution de plate-forme véritablement à l'épreuve du temps, avec des performances évolutives et une connectivité sans fil 802.11a/b/g/n/ac et Bluetooth 5.0, y compris Bluetooth Low Energy, précertifiée.

Sa conception à profil bas et à montage en surface maximise la flexibilité d'intégration et réduit considérablement le risque de conception dans un facteur de forme hautement rentable et fiable avec des capacités de dissipation thermique optimisées, même dans les configurations de systèmes à quatre cœurs les plus exigeantes.

Digi ConnectCore Le 6N est livré avec un Board Support Package (BSP) complet pour les plates-formes Linux et Android supportant la gestion à distance sécurisée et les services web via Digi Remote Manager®.

Digi ConnectCore Kit In-A-Box de connectivité sans fil 6N par Symmetry Electronics

Le kit CC6-CONNECTIVITY-IN-A-BOX, de Symmetry Electronics, vous permet de créer facilement des conceptions de preuve de concept en utilisant le Digi ConnectCore 6N avec Bluetooth 5.0, Wifi (802.11a/b/g/n/ac), technologie cellulaire LTE, GPS et Digi XBee Zigbee/900Mhz/2.4Ghz.

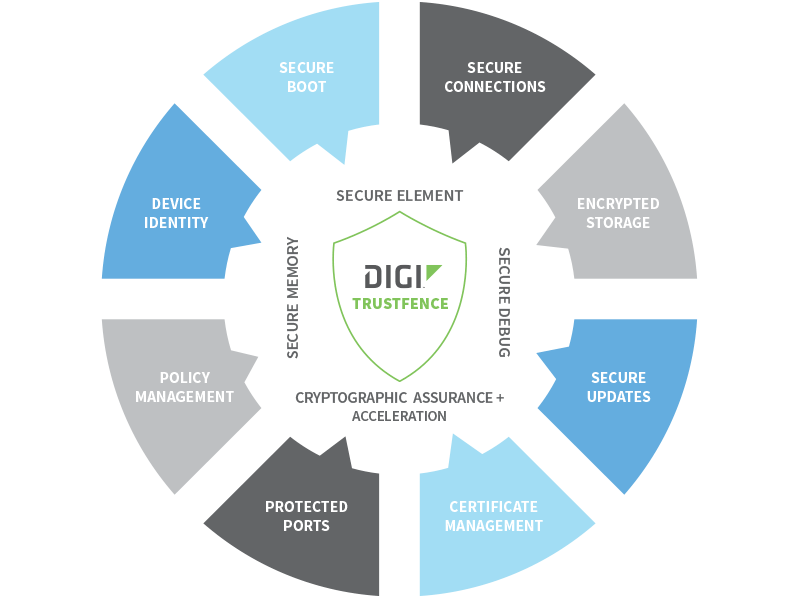

Créez des appareils embarqués connectés et sécurisés grâce à TrustFence de Digi.

TrustFence

La sécurité des dispositifs est un aspect critique de la conception de tout dispositif connecté. Digi ConnectCore 6N combine une plateforme de modules sécurisée avec un cadre logiciel complet pour la sécurité des dispositifs embarqués. Construisez dès aujourd'hui des produits qui vous offrent, à vous et à vos clients, une plateforme de produits sécurisée, aujourd'hui et demain.

Cadre logiciel de sécurité des dispositifs gérés
Intégration de la plateforme U-Boot et Linux
Une architecture transparente et à l'épreuve du temps
Aucun effort de mise en œuvre

Industries clés

Commandes d'éclairage intelligentes Dispositifs de soins ambulatoires

Télécharger la fiche technique

Manuels d'utilisation et guides

Produits connexes

Ajouter pour comparer

Kits de développement
	Digi ConnectCore Kit de développement SBC 6N : Kit de développement ConnectCore 6N avec carte de base SBC, câble console UART, alimentation et accessoires (Linux, Android)	CC-WMX6N-KIT	Comment acheter

Modules Ethernet uniquement
	Digi ConnectCore SOM 6N, i.MX6DualLite, industriel, 800 MHz, -40 à 85° C, flash eMMC 4 Go, DDR3 512 Mo, Ethernet	CC-MX-L76C-Z1	Comment acheter
	Digi ConnectCore SOM 6N, i.MX6DualLite, industriel, 800 MHz, -40 à 85° C, 4 Go eMMC flash, 1 Go DDR3, Ethernet	CC-MX-L77C-Z1	Comment acheter


Digi ConnectCore SOM 6N, i.MX6DualLite, industriel, 800 MHz, -40 à 85° C, flash eMMC 4 Go, DDR3 512 Mo, 802.11a/b/g/n/ac, Bluetooth 5.0, Ethernet	CC-WMX-L76C-N	Comment acheter
Digi ConnectCore SOM 6N, i.MX6Dual, industriel, 800 MHz, -40 à 85° C, flash eMMC 4 Go, DDR3 1 Go, 802.11a/b/g/n/ac, Bluetooth 5.0, Ethernet	CC-WMX-L87C-N	Comment acheter
Digi ConnectCore SOM 6N, i.MX6Quad, industriel, 800 MHz, -40 à 85° C, 8 Go eMMC flash, 1 Go DDR3, 802.11a/b/g/n/ac, Bluetooth 5.0, Ethernet	CC-WMX-L97D-N	Comment acheter
Digi ConnectCore 6N SOM, i.MX6Quad, Ext. Commercial, 1,2 GHz, -20 à 70° C, 4 Go eMMC flash, 1 Go DDR3, 802.11a/b/g/n/ac, Bluetooth 5.0, Ethernet	CC-WMX-J97C-N	Comment acheter
Digi ConnectCore 6N SOM, i.MX6Quad, Ext. Commercial, 1,2 GHz, -20 à 70° C, 4 Go eMMC flash, 2 Go DDR3, 802.11a/b/g/n/ac, Bluetooth 5.0, Ethernet	CC-WMX-J98C-N	Comment acheter

Ordinateurs monocartes (SBC)
	Digi ConnectCore 6N SBC, i.MX6Quad, commercial étendu, 1,2 GHz, -20 à 70° C, 4 Go eMMC flash, 1 Go DDR3, 802.11a/b/g/n/ac, Bluetooth 5.0, Ethernet	CC-SB-WMX-J97C-N	Comment acheter
	SBC ConnectCore 6N, i.MX6Dual, industriel, 800 MHz, -40 à 85° C, 4 Go eMMC flash, 1 Go DDR3, 802.11a/b/g/n/ac, Bluetooth 5.0, Ethernet	CC-SB-WMX-L87C-N	Comment acheter

Accessoires
	Kit d'application LCD, comprenant un panneau LCD WXGA (haute résolution) de 10 pouces.	CC-ACC-LCDH-10	Comment acheter

Conception sur mesure
	Services de conception sans fil Les services de conception sans fil de Digi aident les entreprises à résoudre leurs problèmes commerciaux en intégrant des technologies sans fil pour créer des produits M2M innovants.		Commencez

Intégration des produits Digi

Les ingénieurs de Digi WDS peuvent personnaliser les composants matériels et les produits logiciels de Digi pour accélérer votre délai de commercialisation.

Services de conception sans fil

Contenu connexe en vedette

Digi ConnectCore 6 Fiche technique Solution de module de montage en surface basée sur l'i.MX6 de NXP avec des performances évolutives à un ou plusieurs cœurs et un système sans fil intégré. Voir la fiche technique

Digi et Frazer-Nash s'associent pour créer des métrocabs plus propres et plus écologiques pour Transport for London Frazer-Nash exploite la puissance du système sur module ConnectCore® 6 de Digi International® pour piloter le groupe motopropulseur... Regarder la vidéo

Plus d'informations sur le sujet

Produits apparentés

Digi ConnectCore 6N SBC

Digi ConnectCore 8M Nano

Digi ConnectCore 8M Mini

Digi XBee Zigbee

Digi ConnectCard pour i.MX28

Spécifications	Digi ConnectCore 6
Processeur d'applications	NXP i.MX6Solo/DualLite/Dual/Quad avec jusqu'à quatre cœurs Cortex-A9 Variantes i.MX6 industrielles (800/850 MHz) et commerciales (1/1,2 GHz) 32 KB I-Cache/32 KB D-Cache, jusqu'à 1 MB L2-Cache
Mémoire	Jusqu'à 64 GB eMMC flash, jusqu'à 2 GB DDR3 (64-bit)
PMIC	Dialogue DA9063
Graphiques	Moteur vidéo HD multi-flux avec décodage 1080p60, encodage 1080p30 et lecture de vidéos 3D en HD dans des familles de haute performance ; performances graphiques 3D supérieures avec jusqu'à 4 shaders à 200 Mt/s avec prise en charge d'OpenCL ; moteurs d'accélération 2D et/ou Vertex séparés pour la prise en charge de l'interface utilisateur ; prise en charge des capteurs d'images stéréoscopiques pour l'imagerie 3D.
Sécurité	RNG, TrustZone, Ciphers, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
Périphériques/Interfaces	MMC 4.4/SD 3.0 x3MMC 4.4/SDXC, UART x5 (5 Mbps), MIPI HSI, S/PDIF Tx/Rx, I2C x3, SPI x5, ESAI, I2S/SSI x3, FlexCAN x2, MLB150 + DTCP, S-ATA et PHY (3 Gbps), USB2 OTG et PHY, USB 2.0 Host et PHY, USB 2.0 HSIC Host x2, PWM, 3.3 V GPIO, Keypad, PCIe 2.0 (x1 lane), HDMI et PHY, MIPI DSI, MIPI CSI2, 20-bit CSI, 24-bit RGB, LVDS (x2), RTC, External address/data bus, Watchdog, Timers, JTAG
Bus externe	Adresse de 26 bits / données jusqu'à 32 bits (modes multiplexé et non-multiplexé)
Ethernet	Ethernet 1 Gbit + IEEE 1588 (MII10, MII100, RMII, RGMII)
Wi-Fi	802.11a/b/g/n/ac
Bluetooth	Bluetooth 5.0
Température de fonctionnement	Industriel : -40° C à 85° C (-40° F à 185° F) / Commercial extérieur : -20° C à 70° C (-4° F à 158° F) ; selon le cas d'utilisation et la conception du boîtier/système.
Température de stockage	De -50° C à 125° C (de -58° F à 257° F)
Humidité relative	Humidité relative 5% à 90% (sans condensation)
Homologations radio	États-Unis, Canada, Union européenne, Japon, Australie/Nouvelle-Zélande, Brésil.
Émissions / Immunité / Sécurité	FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3, ICES-003 Classe B, VCCI Classe II, AS 3548, FCC Partie 15 Sous-partie C Section 15.247, IC (Industrie Canada), RSS-210 Version 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sécurité (IEC 62368-1)
Vérification de la conception	Température : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 Vibrations/Chocs : IEC 60068-2-6, IEC 60068-2-27, HALT
Dimensions mécaniques	LGA-400, pas de 2 mm, entièrement blindé (diffusion de la chaleur)
Garantie du produit	3 ans
