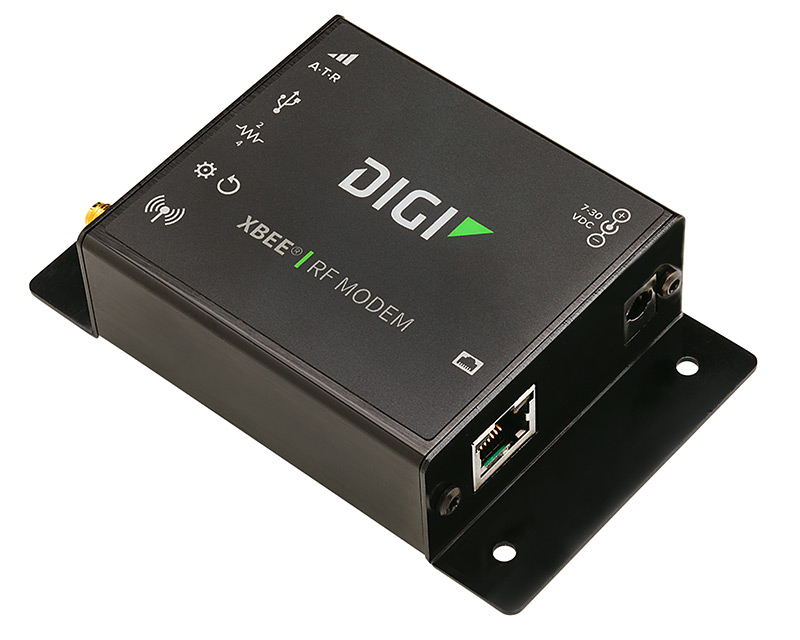

Digi XBee Modems RF SX

Modem RF 900 MHz de qualité industrielle d'une puissance de 1 watt avec la meilleure portée et la meilleure consommation d'énergie de sa catégorie pour le remplacement des câbles sans fil.


  • La puissance de sortie réglable jusqu'à 1 Watt permet d'atteindre une portée de 65 miles*** avec une antenne à haut gain.
  • Les options d'interfaces comprennent RS-232, RS-485, USB, E/S analogiques et E/S numériques.
  • Topologie de réseau DigiMesh® pour la redondance et la fiabilité
  • Cryptage AES 256 bits pour des communications de données sécurisées
  • Boîtier métallique robuste et température de fonctionnement de -40º C à 85º C pour les applications industrielles.
  • Entièrement certifiée pour une utilisation dans la bande 900 MHz sans licence et gratuite

Lorsque vous devez vous frayer un chemin dans des environnements bruyants et couvrir de longues distances, les modems RF 900 MHz XBee® SX 1-Watt de Digi offrent une combinaison de fiabilité et de redondance pour les intégrateurs qui construisent des systèmes sans fil à faible puissance et à mission critique. Avec des options d'interface incluant RS232/485 ou E/S numérique/analogique, ces modems utilisent le protocole de réseau sans fil DigiMesh®, avec un fonctionnement en réseau maillé redondant et un support pour les nœuds dormants de faible puissance.

Les clients qui n'ont pas besoin d'une architecture de réseau maillé peuvent configurer le modem pour fonctionner en mode simple point à multipoint. Avec une portée en ligne de vue RF idéale estimée à 65 miles*** et un fort blocage des interférences, ces modems sont idéaux pour les applications nécessitant un remplacement fiable et redondant du câble sans fil sur de plus longues distances.

Les modems Digi XBee SX peuvent être configurés facilement via le port USB, à l'aide du logiciel gratuit XCTU de Digi. Ils sont pré-certifiés pour une utilisation dans plusieurs pays et fournissent une livraison sécurisée et fiable des données critiques entre les appareils avec un cryptage AES 256 bits.

Comparer les produits sans fil Sub-Ghz

Comparer les produits sans fil Sub-Ghz
Spécifications Digi XBee Modems RF SX
PERFORMANCE
GAMME INTÉRIEURE/URBAINE*** Jusqu'à 18 km (11 mi)* à faible débit de données
PORTÉE EN LIGNE DE VUE EXTÉRIEURE/RF*** Jusqu'à 105 km (65 mi)** à faible débit de données
PUISSANCE DE TRANSMISSION Jusqu'à 30 dBm sélectionnable par logiciel
DÉBIT DE DONNÉES RF (SÉLECTIONNABLE PAR LOGICIEL) Débit de données faible : 10 kbps ; Débit moyen : 110 kbps ; Débit de données élevé : 250 kbps.
SENSIBILITÉ DU RÉCEPTEUR Débit de données faible : -113 dBm ; Débit de données moyen : -106 dBm ; Débit de données élevé : -103 dBm
RÉCEPTEUR SI SÉLECTIVITÉ Faible débit de données : 40 dB @ 250 kHz ; 50 db @ 500 kHz
Débit de données moyen : 30 dB @ 250 kHz ; 40 db @ 500 kHz
Débit de données élevé : 30 dB @ 500 kHz ; 45 db @ 1000 kHz
SÉLECTIVITÉ RF DU RÉCEPTEUR En dessous de 900 MHz et au-dessus de 930 MHz : >50 dB
RÉSEAU ET SÉCURITÉ
GAMME DE FRÉQUENCES ISM 902 MHz à 928 MHz
SPECTRE ÉTALÉ Sauts de fréquence
TOPOLOGIES DE RÉSEAU SUPPORTÉES Maillage, point à point, point à multipoint, pair à pair.
MODULATION Modulation par déplacement de fréquence gaussienne (GFSK)
ENCRYPTION Cryptage optionnel par enchaînement de blocs de chiffrement AES (Advanced Encryption Standard) de 256 bits.
ANTENNE
CONNECTEUR RPSMA
IMPÉDANCE D'ANTENNE 50 Ω non équilibré
NIVEAU D'ENTRÉE AU PORT D'ANTENNE Maximum 6 dBm
BESOINS EN ÉNERGIE
PLAGE DE TENSION D'ALIMENTATION 7-30 VDC
TENSION D'ALIMENTATION TYPIQUE 12 V
RECEVOIR LE COURANT 20 mA (@12V)
COURANT DE TRANSMISSION 300 mA (@12V)
COURANT DE SOMMEIL 5 mA (@12V)
PROPRIÉTÉS PHYSIQUES
TAILLE 4,5 in x 2,75 in x 1,125 in (11,4 cm x 7 cm x 2,9 cm)
POIDS 5 oz (142 g)
CONNEXION DE DONNÉES RJ-45 femelle (RS232/485), terminal à vis 10 broches (4 numériques, 4 analogiques, GND, sortie 12 VDC), USB mini-B (port de configuration)
TEMPÉRATURE DE FONCTIONNEMENT Industriel : -40° C à 85° C (-40° F à 185° F)
APPROBATIONS RÉGLEMENTAIRES
FCC (U.S.A.) MCQ-XBPSX
IC (CANADA) 1846A-XBPSX
C-TICK (AUSTRALIE) MRC
ROHS Conforme
INPUTS ANALOGIQUES
TENSION ABSOLUE DE L'ÉVALUATION DE LA TENSION Maximum : 11 V ; Minimum : -.05 V (chaque broche)
PLAGE D'ENTRÉE DE FONCTIONNEMENT Mode tension asymétrique : 0 - 10 VDC
Mode boucle de courant : 4 - 20 mA
Mode tension différentielle : ± 4 VCD
IMPUTABILITÉ Mode tension asymétrique : 13300 Ω
Mode boucle de courant : 120 Ω
Mode tension différentielle : ~1 MΩ
RÉSOLUTION 10 bits
ACCURACY .5% à 25º C
INPUTS NUMÉRIQUES
TYPE D'ENTRÉE Porte de Schmitt non inversée
SEUIL DE COMMUTATION POSITIF 2.5 V
SEUIL DE COMMUTATION NÉGATIF 1 V
TENSION ABSOLUE DE L'ÉVALUATION DE LA TENSION Maximum : 31 V ; Minimum : -.05 V (chaque broche)
IMPUTABILITÉ ~1 MΩ
SORTIES NUMÉRIQUES
TYPE DE SORTIE Pilote de puits à collecteur ouvert
COURANT D'ÉVANOUISSEMENT MAXIMUM 200 mA
TENSION D'ALIMENTATION MAXIMALE 31 V (pour une résistance d'excursion haute externe)
PULL-UPS DE RÉSISTANCE 10 kΩ tiré vers le haut à 3.3 VDC

* Nous estimons les portées rurales sur la base d'un test de portée de 14,5 km (9 mi) avec des antennes dipôles.
La portée est estimée en supposant que le bruit de fond en milieu urbain est supérieur d'environ 15 dB à celui en milieu rural. La portée réelle dépend de la configuration et du niveau d'interférence dans votre région.
***Les estimations de la portée sont basées sur un terrain en air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.
