Module RF Digi XBee SX 900

Les modules RF d'équipement d'origine 900 MHz offrent une puissance, une sécurité et une flexibilité maximales dans l'empreinte SMT de Digi XBee pour les conceptions sans fil critiques.


  • La gamme comprend des modules puissants de 1 watt à 900 MHz Digi XBee-PRO SX 900 et des modules de 20 mW optimisés par batterie Digi XBee SX 900 pour les conceptions d'équipement d'origine critiques.
  • Une topologie de réseau DigiMesh pour la redondance et la fiabilité
  • La conception inclut un filtre SAW pour une performance optimale dans les environnements RF bruyants.
  • Cryptage AES 256 bits pour des communications de données sécurisées
  • Digi XBee Le facteur de forme SMT permet d'économiser de l'espace précieux sur le circuit imprimé.
  • Entièrement certifié pour une utilisation dans la bande sans licence de 900 MHz
Comment acheter Soutenir

Les modules RF Digi XBee® SX 900 MHz sont les "modules musculaires" de l'écosystèmeDigi XBee , offrant une combinaison de fiabilité et de redondance pour les OEM qui construisent des dispositifs sans fil critiques à faible consommation d'énergie. Ils utilisent le protocole de réseau DigiMesh®, qui offre un fonctionnement redondant du réseau maillé et prend en charge les nœuds dormants de faible puissance. Les clients qui n'ont pas besoin d'une architecture de réseau maillé peuvent configurer le Digi XBee 900 SX pour qu'il fonctionne en mode point à multipoint simple.

Avec une portée RF en ligne de mire allant jusqu'à 65 miles* et un fort blocage des interférences, ces modules sont idéaux pour les applications nécessitant une combinaison de portée, de redondance des données et de fiabilité des données.

Les modules Digi XBee SX 900 peuvent être configurés facilement à l'aide du logiciel gratuit XCTU de Digi ou via les jeux de commandes AT ou API simplifiés de Digi. Ils sont pré-certifiés pour une utilisation dans de nombreux pays et comprennent des antennes intégrées, ce qui élimine le fardeau des coûts de développement et de support RF et permet une mise sur le marché rapide pour les conceptions OEM.

Les modules assurent une transmission sécurisée et fiable des données critiques entre les appareils grâce au cryptage AES 256 bits, et le petit format Digi XBee pour montage en surface permet d'économiser de l'espace précieux sur la carte.

Industries clés

Champ pétrolifère numériqueAgriculture de précisionSurveillance des réservoirs
Télécharger la fiche techniqueTélécharger la fiche technique Manuels d'utilisationManuels d'utilisation et guides Manuels d'utilisationManuels d'utilisation et guides Produits connexesProduits connexes Ajouter pour comparerAjouter pour comparer

Comparer les modules RF d'équipement d'origine sans fil sub-gHz

Comparer les modules RF d'équipement d'origine sans fil sub-gHz
Digi XBee Tools

Développer, construire, déployer et gérer votre réseau Digi XBee

Outils Digi XBee

Digi XBee Les outils prennent en charge le cycle de vie complet des applications IoT , de la phase d'évaluation, de test et de prototypage à la gestion à long terme du réseau, en passant par la fabrication et le déploiement. Découvrez comment les outils Digi XBee simplifient les tâches et permettent une mise sur le marché plus rapide.

Découvrez les outils de Digi XBee
Kits
SKU : XK9X-DMS-0 Kit de développement de module Digi XBee RF SX, US/CA XK9X-DMS-0 Comment acheter
SKU : XK9X-DMS-1 Kit de développement de module Digi XBee RF SX, Brésil XK9X-DMS-1 Comment acheter
SKU : XK9X-DMS-2 Kit de développement de module Digi XBee RF SX, Australie XK9X-DMS-2 Comment acheter
Modules XBee 20 mW SX

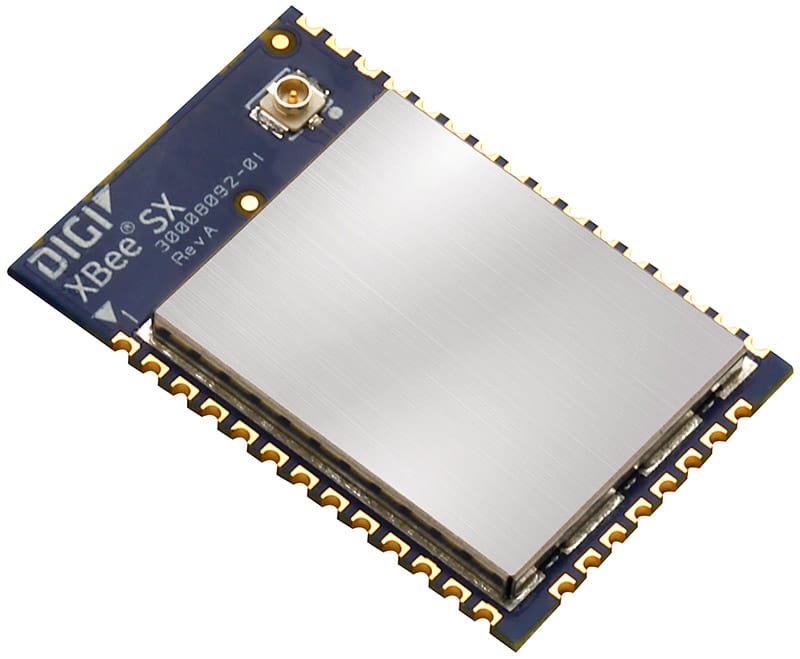

SKU : XB9X-DMUS-001 XBee SX, 20 mW, DigiMesh, Point to Multipoint, SMT, U.FL, Amérique du Nord XB9X-DMUS-001 Comment acheter

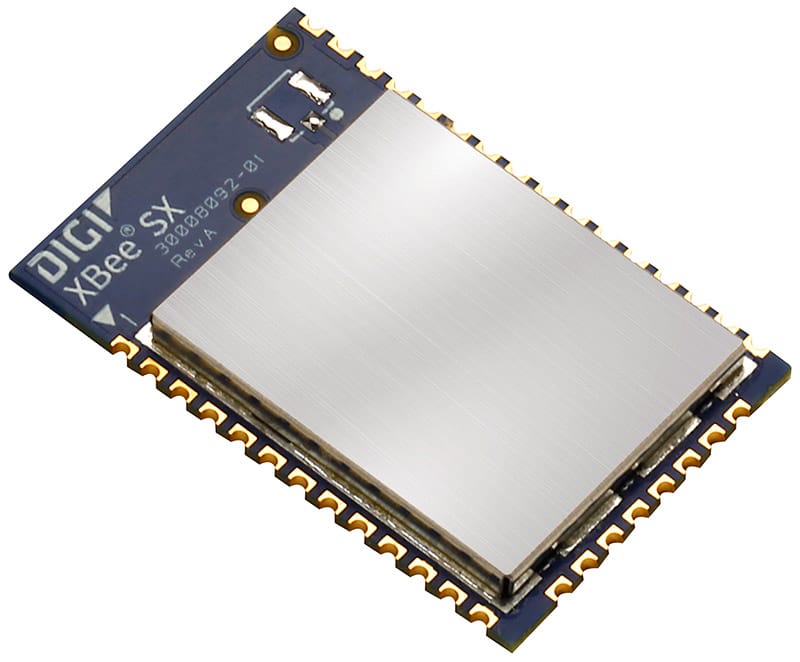

SKU : XB9X-DMRS-001 XBee SX, 20 mW, DigiMesh, Point to Multipoint, SMT, RF Pad, Amérique du Nord XB9X-DMRS-001 Comment acheter
SKU : XB9X-DMUS-021 XBee SX, 20 mW, DigiMesh, SMT, U.FL, Australie XB9X-DMUS-021 Comment acheter
SKU : XB9X-DMRS-021 XBee SX, 20 mW, DigiMesh, SMT, RF Pad, Australie XB9X-DMRS-021 Comment acheter
SKU : XB9X-DMUS-031 XBee SX, 20mW, DigiMesh, Point to Multipoint, SMT, U.FL, Nouvelle Zélande XB9X-DMUS-031 Comment acheter
SKU : XB9X-DMRS-031 XBee SX, 20mW, DigiMesh, Point à Multipoint, SMT, RF Pad, Nouvelle Zélande XB9X-DMRS-031 Comment acheter
SKU : XB9X-DMUS-011 Digi XBee SX, 20 mW, DigiMesh, SMT, U.FL, Brésil XB9X-DMUS-011 Comment acheter
Modules SX XBee-PRO 1-Watt

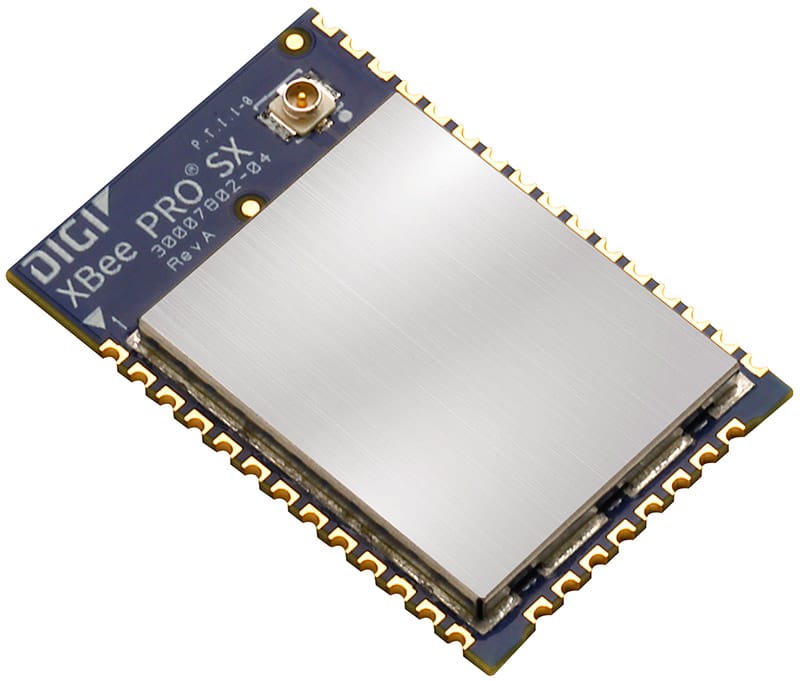

SKU : XBP9X-DMUS-001 XBee-PRO SX, 1W, DigiMesh, Point to Multipoint, SMT, U.FL, Amérique du Nord XBP9X-DMUS-001 Comment acheter

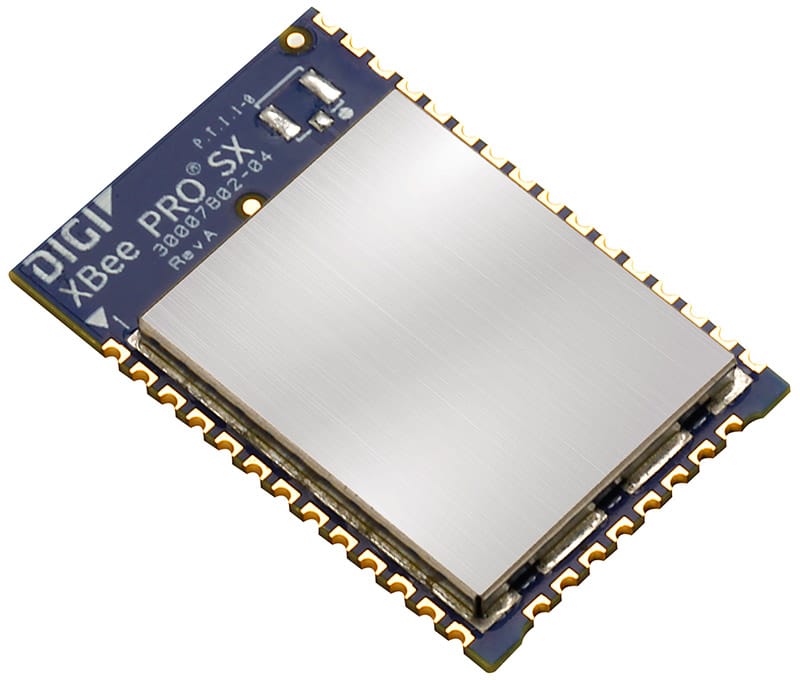

SKU : XBP9X-DMRS-001 XBee-PRO SX, 1W, DigiMesh, Point à Multipoint, SMT, RF Pad, Amérique du Nord XBP9X-DMRS-001 Comment acheter
SKU : XBP9X-DMUS-021 XBee-PRO SX, 1W, DigiMesh, SMT, U.FL, Australie XBP9X-DMUS-021 Comment acheter
SKU : XBP9X-DMRS-021 XBee-PRO SX, 1W, DigiMesh, SMT, RF Pad, Australie XBP9X-DMRS-021 Comment acheter
SKU : XBP9X-DMUS-011 Digi XBee-PRO SX, 1W, DigiMesh, SMT, U.FL, Brésil XBP9X-DMUS-011 Comment acheter
SKU : XBP9X-DMRS-011 Digi XBee-PRO SX, 1W, DigiMesh, SMT, RF Pad, Brésil XBP9X-DMRS-011 Comment acheter
Conseils de développement
SKU : XBIB-C-SMT Carte de développement - XBee 3, USB-C, prise pour montage en surface XBIB-C-SMT Comment acheter
Multiprogrammeur Digi XBee
SKU : XBEE-MP-SMT Fin de vie
Digi XBee Programmateur multiple, montage en surface (SMT)		 XBEE-MP-SMT Comment acheter
SKU : XBEE-MP-SMT-PCB Fin de vie
Digi XBee Programmateur multiple, circuit imprimé pour montage en surface (SMT)		 XBEE-MP-SMT-PCB Comment acheter
Liens similaires
Digi XBee Modems SX RF
Digi XBee Modems SX RF		   Commencez
Antennes
SKU : A09-HASM-7 Antenne - 900 MHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A09-HASM-7 Comment acheter
SKU : A09-Y8NF Antenne - 900 MHz, yagi, 8.1 dBi, N-femelle. A09-Y8NF Comment acheter
SKU : A09-Y11NF Antenne - 900 MHz, yagi, 11.1 dBi, N-femelle. A09-Y11NF Comment acheter
SKU : A09-HSM-7 Antenne - 900 MHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle. A09-HSM-7 Comment acheter
SKU : A09-HBSM-P5I Antenne - 900 MHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle. A09-HBSM-P5I Comment acheter
Spécifications Digi XBee® SX 900 Module Digi XBee-PRO® SX 900 Module
PERFORMANCE
GAMME DE FRÉQUENCES ISM 902 à 928 MHz (Australie / Nouvelle-Zélande : 915 à 928 MHz) ISM 902 à 928 MHz (Australie : 915 à 928 MHz)
PUISSANCE D'ÉMISSION (SÉLECTIONNABLE PAR LOGICIEL) Jusqu'à 13 dBm jusqu'à 30 dBm*.
CANAUX 10 séquences de saut se partagent 50 fréquences 10 séquences de saut se partagent 50 fréquences
DÉBIT DE DONNÉES RF Débit de données faible : 10 kb/s ; Débit moyen : 110 kb/s ; Débit de données élevé : 250 kb/s
DÉBIT MAXIMAL DE DONNÉES Haut débit de données : 120 kb/s Haut débit de données : 120 kb/s
LES FRÉQUENCES DISPONIBLES DES CANAUX Débit de données faible et moyen : 101** ; Débit de données élevé : 50 Débit de données faible et moyen : 101** ; Débit de données élevé : 50
SENSIBILITÉ DU RÉCEPTEUR Débit de données faible : -113 dBm ; Débit de données moyen : -106 dBm ; Débit de données élevé : -103 dBm
RÉCEPTEUR SI SÉLECTIVITÉ Faible débit de données, +/- 250 kHz : 40 dB ; Faible débit de données, +/- 500 kHz : 50 dB
Taux de données moyen, +/- 250 kHz : 30 dB ; Débit de données moyen, +/- 500 kHz : 40 dB
Taux de données élevé, +/- 500 kHz : 30 dB ; Débit de données élevé, +/- 1000 kHz : 45 dB
SÉLECTIVITÉ RF DU RÉCEPTEUR Au-dessous de 900 MHz et au-dessus de 930 MHz ; > 50 dB Au-dessous de 900 MHz et au-dessus de 930 MHz ; > 50 dB
PORTÉE RURALE LIGNE DE VUE*** Faible débit de données : Jusqu'à 14,5 km (9 mi)***** Faible débit de données : Jusqu'à 105 km (65 mi)*****
LIGNE DE VISÉE URBAINE**** Faible débit de données : Jusqu'à 2,5 km (1,5 mi)***** Faible débit de données : Jusqu'à 18 km (11 mi)*****
GAMME INDOOR***** Faible débit de données : Jusqu'à 100 m (330 pieds) Faible débit de données : Jusqu'à 300 m (1 000 pieds)
RÉSEAUX ET SÉCURITÉ
MODULATION Modulation par déplacement de fréquence gaussienne Modulation par déplacement de fréquence gaussienne
TECHNOLOGIE DE DIFFUSION Spectre étalé à saut de fréquence (FHSS) Spectre étalé à saut de fréquence (FHSS)
TOPOLOGIES DE RÉSEAU SUPPORTÉES (SÉLECTIONNABLES PAR LOGICIEL) Peer-to-peer (relation maître/esclave non requise), point-à-point/point-à-multipoint, maillage
ENCRYPTION Cryptage AES CBC 256 bits en option. Le cryptage est activé avec la commande ATKY.
GÉNÉRALITÉS
DIMENSIONS 3,38 x 2,21 x 1,29 cm (1,33 x 0,87 x 0,12 in) 3,38 x 2,21 x 1,29 cm (1,33 x 0,87 x 0,12 in)
POIDS 3 g 3 g
ROHS Conforme Conforme
MANUFACTURIERS Normes enregistrées ISO 9001:2000 Normes enregistrées ISO 9001:2000
CONNECTEUR D'INTERFACE HÔTE 37 pastilles SMT crénelées 37 pastilles SMT crénelées
OPTIONS DE CONNECTEUR D'ANTENNE U.FL ou RF pad U.FL ou RF pad
IMPÉDANCE D'ANTENNE 50 ohms asymétrique 50 ohms asymétrique
NIVEAU MAXIMAL DE RF D'ENTRÉE AU PORT DE L'ANTENNE 6 dBm 6 dBm
TEMPÉRATURE DE FONCTIONNEMENT De -40 °C à 85 °C (de -40 °F à 185 °F) De -40 °C à 85 °C (de -40 °F à 185 °F)
BESOINS EN ÉNERGIE
TENSION D'ALIMENTATION 2,4 à 3,6 VDC, 3,3 V typique 2,6 à 3,6 VDC, 3,3 V typique
COURANT DE RÉCEPTION (VCC = 3,3 V) 40 mA 40 mA
COURANT DE TRANSMISSION (VCC = 3,3 V) 55 mA à 13 dBm ; 45 mA à 10 dBm ; 35 mA à 0 dBm 900 mA à 30 dBm ; 640 mA à 27 dBm ; 330 mA à 20 dBm
COURANT DE SOMMEIL (VCC = 3,3 V) 2,5 uA 2,5 uA
APPROBATIONS RÉGLEMENTAIRES**
ÉTATS-UNIS ID FCC : MCQ-XBSX ID FCC : MCQ-XBPSX
CANADA IC : 1846A-XBSX IC : 1846A-XBPSX
AUSTRALIE MRC MRC
NOUVELLE-ZÉLANDE RSM -
BRÉSIL Anatel
MEXICO IFT -

*30 dBm typique à 3,3 V et plus. La puissance maximale diminue à des tensions inférieures.
Le dispositif saute sur 50 canaux sélectionnés, à l'aide de la commande CM, parmi 101 fréquences disponibles.
Nous estimons les portées rurales sur la base d'un test de portée de 14,5 km avec des antennes dipôles.
****Portée estimée en supposant que le bruit de fond urbain est d'environ 15 dB supérieur au bruit de fond rural. La portée réelle dépend de la configuration et du niveau d'interférence de votre emplacement.
*****Les estimations de la portée sont basées sur un terrain en air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.

**Visitez https://www.digi.com/resources/certifications pour obtenir les dernières certifications.
