Digi XBee® DigiMesh® 2.4

NRND

Module RF pour réseau maillé sans fil


  • Aucune configuration nécessaire pour des communications RF prêtes à l'emploi
  • Empreinte commune de Digi XBee pour une variété de modules RF
  • Une topologie simple à déployer et à développer
  • 2,4 GHz pour un déploiement mondial
  • Faible consommation Digi XBee ou XBee-PRO à portée étendue (compatible avec les broches/liaison radio)
  • Options d'antenne multiples
  • Portée RF extérieure en visibilité directe jusqu'à 3,2 km (2 miles) * avec des antennes à gain élevé
  • Protocole de réseau maillé peer-to-peer DigiMesh®.

Digi XBee DigiMesh® 2.4 offre la connectivité des dispositifs de point final avec un émetteur-récepteur de 2,4 GHz déployable dans le monde entier. Ces modules utilisent le protocole de réseau innovant DigiMesh®. Ce protocole innovant, de type pair-à-pair, offre aux utilisateurs une stabilité accrue du réseau grâce à un fonctionnement en réseau dense et auto-réparateur et, avec une très faible surcharge de gestion, il est capable d'étendre la durée de vie opérationnelle des réseaux dépendant d'une batterie.

Les modules Digi XBee sont idéaux pour les applications à faible puissance et à faible coût. Les modules Digi XBee-PRO sont des versions amplifiées en puissance des modules Digi XBee pour les applications à portée étendue. Faisant partie de la famille de produits RF Digi XBee , ces modules sont faciles à utiliser, partagent une empreinte matérielle commune et sont totalement interopérables avec les autres produits XBee utilisant la même technologie. Les utilisateurs de modules ont la possibilité de remplacer un Digi XBee par un autre avec un minimum de temps de développement et de risques.

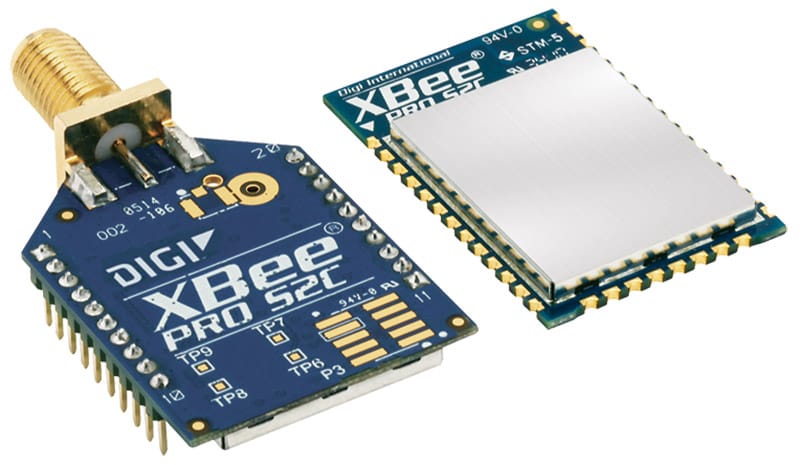

Le module DigiMesh® 2.4 mis à jour de Digi XBee S2C est construit avec le SoC SiliconLabs EM357 et offre une consommation d'énergie améliorée, un support pour les mises à jour de firmware over-the-air, et fournit une voie de mise à niveau vers les protocoles maillés IEEE 802.15.4 ou ZigBee® si désiré.

Il a fallu 15 minutes de discussion avec le service informatique pour que nous soyons approuvés et puissions vivre dans l'un des hôpitaux.

Chris Hermann, PDG, Clean Hands Safe Hands (Mains propres, mains sûres)

Lire l'article complet

XCTU

Plateforme de configuration de nouvelle génération pour Digi XBee

  • XCTU est gratuit et compatible avec Windows, MacOS et Linux.
  • Configuration et architecture simples d'un réseau sans fil.
  • Outil de développement simple pour construire rapidement des cadres d'API XBee.
  • Explorez et lisez les notes de mise à jour des micrologiciels.
En savoir plus
Services de soutien RF

Services de support RF de Digi

Services et assistance sur site pour la mise en œuvre de la solution RF, y compris l'étude du site, l'intégration, la formation et le dépannage.

EN SAVOIR PLUS
Digi XBee Tools

Développer, construire, déployer et gérer votre réseau Digi XBee

Outils Digi XBee

Digi XBee Les outils prennent en charge le cycle de vie complet des applications IoT , de la phase d'évaluation, de test et de prototypage à la gestion à long terme du réseau, en passant par la fabrication et le déploiement. Découvrez comment les outils Digi XBee simplifient les tâches et permettent une mise sur le marché plus rapide.

Découvrez les outils de Digi XBee
Kit de développement XBee S2C DigiMesh 2.4
Modules XBee S2C DigiMesh 2.4
XB24CDMPIT-001 Module XBee S2C DigiMesh 2.4 à trou traversant avec antenne PCB XB24CDMPIT-001 Comment acheter
XB24CDMSIT-001 Module XBee S2C DigiMesh 2.4 à trou traversant avec connecteur RPSMA XB24CDMSIT-001 Comment acheter
XB24CDMUIT-001 Module XBee S2C DigiMesh 2.4 à trou traversant avec connecteur U.fl. XB24CDMUIT-001 Comment acheter
XB24CDMWIT-001 Module XBee S2C DigiMesh 2.4 à trou traversant avec antenne filaire XB24CDMWIT-001 Comment acheter
XB24CDMRIS-001 XBee S2C DigiMesh 2.4 module SMT avec connecteur RF Pad XB24CDMRIS-001 Comment acheter
XB24CDMPIS-001 XBee S2C DigiMesh 2.4 module SMT avec antenne PCB XB24CDMPIS-001 Comment acheter
XB24CDMUIS-001 Module SMT XBee S2C DigiMesh 2.4 avec connecteur U.fl. XB24CDMUIS-001 Comment acheter
Conseils de développement
SKU : 76000956 Carte de développement de connecteurs Grove - XBee, douilles à trous traversants 76000956 Comment acheter
SKU : XBIB-C-SMT Carte de développement - XBee 3, USB-C, prise pour montage en surface XBIB-C-SMT Comment acheter
SKU : XBIB-CU-TH Carte de développement - XBee 3, USB-C, prises traversantes XBIB-CU-TH Comment acheter
Multiprogrammeur Digi XBee
SKU : XBEE-MP-SMT Digi XBee Multiprogrammeur, montage en surface (SMT) XBEE-MP-SMT Comment acheter
SKU : XBEE-MP-TH Digi XBee Multiprogrammeur, à trou traversant (TH) XBEE-MP-TH Comment acheter
SKU : XBEE-MP-SMT-PCB Digi XBee Multiprogrammeur, carte de circuit imprimé pour montage en surface (SMT) XBEE-MP-SMT-PCB Comment acheter
SKU : XBEE-MP-TH-PCB Digi XBee Multiprogrammeur, circuit imprimé à trou traversant (TH) XBEE-MP-TH-PCB Comment acheter
Antennes
SKU : A24-HABUF-P5I Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, U.FL femelle, articulée. A24-HABUF-P5I Comment acheter
SKU : A24-HASM-450 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-450 Comment acheter
SKU : A24-HASM-525 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-525 Comment acheter
SKU : DC-ANT-24DT Antenne - Wi-Fi, montage sur table, 2450 Mhz, câble de 0,5 m DC-ANT-24DT Comment acheter
Services et soutien
SKU : DG-PSIC-CUST Planification de la mise en œuvre DG-PSIC-CUST Comment acheter
SKU : DG-PSOS-CUST Sur site et dépannage DG-PSOS-CUST Comment acheter
SKU : DG-PSPP-CUST Services d'installation DG-PSPP-CUST Comment acheter
SKU : DG-PSSS-RF Étude du site - RF DG-PSSS-RF Comment acheter
  Digi XBee S2C DigiMesh® 2.4 Digi XBee-PRO S2C DigiMesh® 2.4
PERFORMANCE
CHIPSET ÉMETTEUR-RÉCEPTEUR SoC EM357 de Silicon Labs
TAUX DE DONNÉES RF 250 Kbps, Série jusqu'à 1 Mbps
GAMME INTÉRIEURE/URBAINE* Jusqu'à 60 m (200 ft) Jusqu'à 90 m (300 ft)
PORTÉE EN LIGNE DE VUE EN EXTÉRIEUR/RF Jusqu'à 1200 m (4000 ft) Jusqu'à 2 miles (3200 m)
PUISSANCE DE TRANSMISSION 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm) mode boost 63 mW (+18 dBm)
SENSIBILITÉ DU RÉCEPTEUR (1% PAR) Mode boost -100 dBm / -102 dBm -101 dBm
FEATURES
INTERFACE DE DONNÉES SÉRIELLES UART, SPI
MÉTHODE DE CONFIGURATION Commandes API ou AT, locales ou over-the-air (OTA)
BANDE DE FRÉQUENCES ISM 2,4 GHz
FACTEUR DE FORME Trou traversant, montage en surface
HARDWARE S2C
INPUTS ADC (4) Entrées ADC 10 bits
E/S DIGITALES 15
OPTIONS D'ANTENNE Trou traversant : antenne pour circuit imprimé, connecteur U.FL, connecteur RPSMA ou fil intégré.
SMT : plot RF, antenne pour circuit imprimé ou connecteur U.FL.
TEMPÉRATURE DE FONCTIONNEMENT De -40º C à +85º C
DIMENSIONS (L X L X H) ET POIDS Trou traversant : 2,438 x 2,761 cm (0,960 x 1,087 in)
SMT : 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
Trou traversant : 2,438 x 3,294 cm (0,960 x 1,297 in)
SMT : 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
RÉSEAUX ET SÉCURITÉ
PROTOCOLE XBee 802.15.4 (propriétaire 802.15.4)
ACTUALISABLE AU PROTOCOLE DIGIMESH Oui
ACTUALISABLE AU PROTOCOLE ZIGBEE Oui
IMMUNITÉ AUX INTERFÉRENCES DSSS (spectre étalé à séquence directe)
ENCRYPTION AES 128 bits
LIVRAISON FIABLE DES PAQUETS Retentatives/Accusés de réception
OPTIONS DE FILTRATION ID, canal et adresses 64 bits du PAN
CANAUX 16 canaux 15 canaux
BESOINS EN ÉNERGIE
TENSION D'ALIMENTATION 2,1 à 3,6V 2,7 à 3,6V
COURANT DE TRANSMISSION 33 mA @ 3,3 VDC / 45 mA mode boost 120 mA @ 3,3 VDC
RECEVOIR LE COURANT 28 mA @ 3,3 VDC / 31 mA mode boost 31 mA @ 3,3 VDC
COURANT DE MISE HORS TENSION <1 μA @ 25º C <1 μA @ 25º C
APPROBATIONS RÉGLEMENTAIRES**
FCC, IC (AMERIQUE DU NORD) Oui Oui
ETSI (EUROPE) Oui Non
RCM (AUSTRALIE ET NOUVELLE ZÉLANDE) Non (à venir) Non (à venir)
TELEC (JAPON) Non (à venir) Non (à venir)
Art de la ligne

Les estimations de la portée sont basées sur un terrain en air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.

**Visitez https://www.digi.com/resources/certifications pour obtenir les dernières certifications.

Plate-forme Legacy XBee DigiMesh® 2.4 Legacy XBee-PRO DigiMesh® 2.4 Legacy XBee-PRO DigiMesh® 2.4
(Int'l)
Performance
Débit de données RF 250 Kbps
Gamme intérieure/urbaine 30 m (100 ft) 90 m (300 ft) 60 m (200 ft)
Portée en visibilité directe en extérieur/RF 90 m (300 ft) 1 mile (1,6 km) 750 m (2500 ft)
Puissance d'émission 1 mW (+0 dBm) 63 mW (+18 dBm) 10 mW (+10 dBm)
Sensibilité du récepteur (1% PER) -92 dBm -100 dBm -100 dBm
Caractéristiques
Interface de données en série UART série CMOS 3.3V
Méthode de configuration AT & API
Bande de fréquences ISM 2,4 GHz
Immunité aux interférences DSSS (spectre étalé à séquence directe)
Débit de données en série Jusqu'à 115,2 Kbps
Entrées ADC (6) Entrées ADC 10 bits
E/S numériques 13
Options d'antenne Puce, fouet à fil, U.FL, RPSMA
Réseaux et sécurité
Cryptage AES 128 bits
Livraison fiable des paquets Retentatives/Accusés de réception
Options d'adressage PAN ID, canal, adresse 64 bits
Chaînes 16 12 12
Exigences en matière d'alimentation
Tension d'alimentation 2.8 - 3.4VDC
Courant d'émission 45 mA 250 mA (fil, puce, U.FL),
340 mA (RPSMA)
150 mA (fil, puce, U.FL),
180 mA (RPSMA)
Courant de réception 50 mA 55 mA 55 mA
Courant de mise hors tension <50 uA
Regulatory Approvals**
FCC (USA) Oui
IC (Canada) Oui
ETSI (Europe) Oui Non Oui
C-TICK (Australie) Oui
Telec (Japon) Oui Non Oui
ANATEL (Brésil) Oui

DigiMesh

Côté

Top

**Visitez https://www.digi.com/resources/certifications pour obtenir les dernières certifications.
