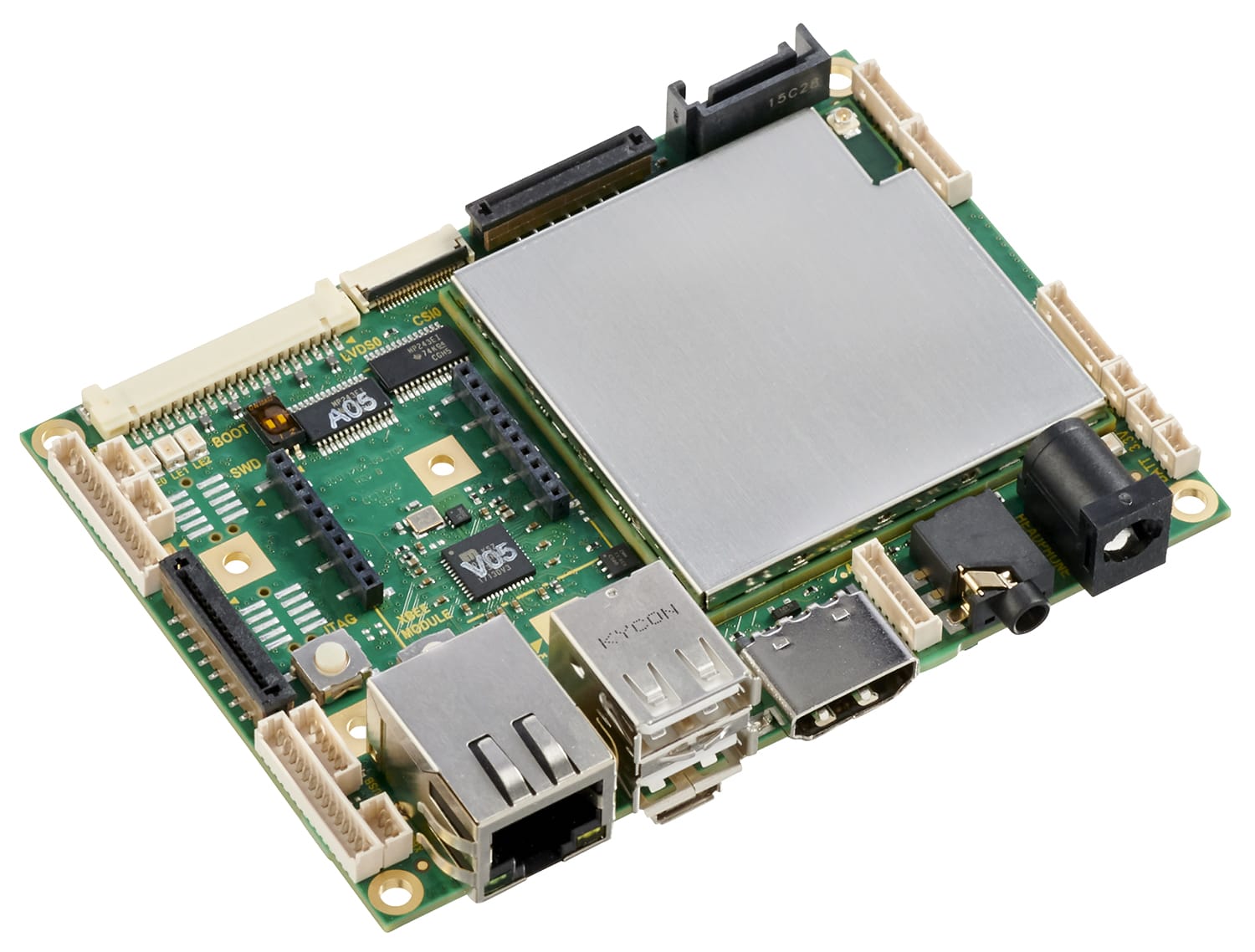

Digi ConnectCore 6+ SBC

Solution de module de montage en surface basée sur l'i.MX6Plus de NXP avec des performances quad-core évolutives et une connectivité sans fil intégrée


  • SBC compact de série
  • Capacités évolutives et performances de l'i.MX6Plus
  • Gigabit Ethernet et pré-certification double bande 802.11ac + Bluetooth® 5
  • Intégration transparente du modem cellulaire et du Digi XBee®.
  • Ensemble complet de périphériques et d'interfaces disponibles avec des options de personnalisation.
  • Conçu pour la flexibilité et la fiabilité
  • Prise en charge des plateformes logicielles Yocto Linux et Android
  • Température de fonctionnement industrielle disponible

Digi ConnectCore 6+ SBC est un ordinateur à carte unique (SBC) sur étagère, ultra-compact et polyvalent. Il permet de réduire considérablement le temps de mise sur le marché en éliminant pratiquement les risques, les efforts et la complexité traditionnels des conceptions de cartes personnalisées, sans sacrifier la flexibilité ou les capacités.

Construit sur le module Digi ConnectCore 6+, il offre une plateforme commune avec des performances évolutives NXP i.MX6Plus, une intégration Bluetooth® 5 et Wi-Fi pré-certifiée, un module RF Digi XBee et des options de connectivité cellulaire, une prise en charge Gigabit Ethernet, une prise en charge multiécrans/caméras et audio, un stockage externe, des connecteurs d'extension et une fiabilité dans les environnements difficiles.

Des fonctionnalités de pointe et innovantes telles que le Digi Microcontroller Assist™ (MCA) permettent le développement de produits connectés avec des empreintes énergétiques hautement optimisées. L'intégration optionnelle de Digi Remote Manager® offre des capacités sécurisées de gestion à distance et de santé des appareils pour l'Internet des objets.

Créez des appareils embarqués connectés et sécurisés grâce à TrustFence de Digi.

TrustFence

La sécurité des dispositifs est un aspect critique de la conception de tout dispositif connecté. Le ConnectCore 6 combine une plateforme de modules sécurisée avec un cadre logiciel complet de sécurité des dispositifs embarqués. Construisez dès aujourd'hui des produits qui vous offrent, à vous et à vos clients, une plateforme sécurisée, aujourd'hui et à l'avenir.

  • Cadre logiciel de sécurité des dispositifs gérés
  • Intégration de la plateforme U-Boot et Linux
  • Une architecture transparente et à l'épreuve du temps
  • Aucun effort de mise en œuvre

En savoir plus

TrustFenceProjet YoctoBluetoothAlliance Wi-FiPartenaire Or de NXPPropulsé par AWSAndroid

Intégration des produits Digi

Les ingénieurs de Digi WDS peuvent personnaliser les composants matériels et les produits logiciels de Digi pour accélérer votre délai de commercialisation.
SPÉCIFICATIONS Digi ConnectCore® 6+ SBC
PROCESSEUR D'APPLICATIONS L'i.MX6Plus de NXP comprend une plateforme quadricœur Arm® Cortex®-A9 cadencée jusqu'à 1,0 GHz avec 1 Mo de cache L2, et une prise en charge optimisée de la DDR3 64 bits ou de la LPDDR2 32 bits à 2 canaux. FlexCAN intégré, les bus MLB, PCI Express® et SATA-2 offrent une excellente connectivité.
MEMOIRE 8 GB eMMC, 2 GB DDR (64-bit)
PMIC Dialogue DA9063
GRAPHIQUE LVDS, port d'affichage MIPI, port caméra MIPI et HDMI v1.4
SÉCURITÉ RNG, TrustZone, Ciphers, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP)
PÉRIPHÉRIQUES/INTERFACES MMC 4.4/SD 3.0 x3MMC 4.4/SDXC, UART x5 (5 Mbps), MIPI HSI, S/PDIF Tx/Rx, I2C x3, SPI x5, ESAI, I2S/SSI x3, FlexCAN x2, MLB150 + DTCP, S-ATA et PHY (3 Gbps), USB2 OTG et PHY, USB 2.0 Host et PHY, USB 2.0 HSIC Host x2, PWM, 3.3V GPIO, Keypad, PCIe 2.0 (x1 lane), HDMI et PHY, MIPI DSI, MIPI CSI2, 20-bit CSI, 24-bit RGB, LVDS (x2), RTC, External address/data bus, Watchdog, Timers, JTAG
BUS EXTERNE Adresse de 26 bits / données jusqu'à 32 bits (modes multiplexé et non-multiplexé)
AFFICHAGES 1 x HDMI (Type A)
2 x LVDS avec contrôle du rétroéclairage et interface tactile I2C (HIROSE DF14A-20P-1.25H)
1 x LCD parallèle (24 bits) avec contrôle du rétroéclairage et interface tactile I2C (Omron XF2M-4015-1A)
1 x MIPI-DSI avec contrôle du rétroéclairage et interface tactile I2C (FCI SFW15S-2STE1LF, compatible avec Raspberry Pi DSI)
CAMERA 1 interface parallèle 8 bits pour caméra 1 (Omron XF2M-2015-1A)
1 interface parallèle 8 bits pour caméra 0 (Molex 53047-1410)
1 x MIPI CSI-2 (FCI SFW15S-2STE1LF, compatible avec Raspberry Pi CSI)
USB 2.0 2 x Ux USB OTG (Micro AB) ; 1 x USB Host (Molex 53047-0610)
AUDIO 1 x Entrée ligne
(jack stéréo 3,5 mm, CUI SJ1-3515-SMT) 1 x Entrée ligne, 1 x Sortie ligne, 1 x Entrée micro
(Molex 53047-0810) Codec audio NXP SGTL5000 embarqué
CONSOLE (RS-232) Oui
SATA 3.0 Oui
MICRO-SIM Oui
MINI CARTE PCI EXPRESS Fournit les signaux PCI Express x1, USB 2.0 Host, I2C, SIM, Reset, Wake-Up.
Prend en charge le montage de mini-cartes PCI Express de taille moyenne et de taille normale.
CONFIGURATION DE DÉMARRAGE eMMC / SD / SATA
DIGI XBEE SOCKET Oui
WI-FI 802.11a/b/g/n/ac
BLUETOOTH Bluetooth 5
MICROCONTRÔLEUR INTÉGRÉ AU MODULE Digi Microcontrôleur Assist (MKL14Z32VFT4)
CONNECTEURS D'ANTENNE 1 x U.FL (sur SOM)
ETHERNET Gigabit Ethernet
BUS CAN 2 x FlexCAN (Molex 53047-0610)
GPIO/I2C/SPI/UART 1 x GPIO (8 x i.MX GPIOs + 4 MCA GPIOs - Molex 53047-1410)
1 x I2C (Molex 53047-0310), 1 x SPI (Molex 53047-0610)
3 x UART (4 fils TX/RX/RTS/CTS, 1 partagé avec la prise Digi XBee , Molex 53047-1410)
DEBUG 1 x JTAG pour i.MX6 (FCI 20021111-00010T4LF)
1 x SWD pour MCA (FCI 20021111-00010T4LF)
En-têtes remplis sur les unités de développement uniquement, Unités de production sans en-tête pour fiche de clous (Tag-Connect TC2050-IDC-NL)
BOUTON D'ALIMENTATION Mise sous tension, mise hors tension, veille, réveil
BOUTON DE RÉINITIALISATION Oui
LEDS UTILISATEUR 1 x Rouge, 1 x Jaune, 1 x Vert
CONNECTEUR POUR PILE BOUTON Oui
TENSION D'ALIMENTATION 5 V @ 3,2 A (typique, selon le cas d'utilisation)
CONNECTEUR D'ALIMENTATION Alimentation principale via un connecteur à barillet verrouillable de 2 mm
TEMPÉRATURE DE FONCTIONNEMENT De -40° C à 85° C (de -40° F à 185° F)
TEMPÉRATURE DE STOCKAGE De -50° C à 125° C (de -58° F à 257° F)
HUMIDITÉ RELATIVE 5% à 90% (sans condensation)
HOMOLOGATIONS RADIO États-Unis, Canada, UE, Australie/Nouvelle-Zélande
ÉMISSIONS / IMMUNITÉ / SÉCURITÉ FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3, ICES-003 Classe B,
VCCI Classe II, AS 3548, FCC Partie 15 Sous-partie C Section 15.247, IC (Industrie Canada), RSS-210 Version 5 Section 6.2.2(o),
EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sécurité UL/UR (ou équivalent)
VÉRIFICATION DU DESIGN Température : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78
Vibrations/Chocs : IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
DIMENSIONS MÉCANIQUES LGA-400, pas de 2 mm, entièrement blindé (diffusion de la chaleur)
