| PROCESSEUR D'APPLICATIONS |
NXP® i.MX8QuadXPlus
- 4x Cortex® - A35 à 1,2 GHz
- 1x Cortex - M4F à 266 MHz pour le traitement en temps réel
- 1x Tensilica® Hi-Fi 4 DSP
|
NXP® i.MX8DualXZ
- 2x Cortex® - A35 à 1,2 GHz
|
| MEMOIRE |
Jusqu'à 64 GB eMMC, jusqu'à 4 GB de LPDDR4 |
| PMIC |
NXP PF8100 |
| GRAPHIQUE |
Moteur vidéo HD multi-flux avec décodage H.265 (4Kp30), H.264 (1080p60), VP6/VP8 (1080p60), MPEG-2 (1080p60), MPEG4 (1080p), RealVideo (1080p) et codage H.264 (1080p30) ; lecture de vidéos 3D en HD dans des familles de haute performance ; performances graphiques 3D supérieures avec jusqu'à quatre shaders. |
Décodage H.264 (1080p60), VP6/VP8 (1080p60), MPEG-2 (1080p60), MPEG4 (1080p), RealVideo (1080p) et codage H.264 (1080p30) ; Lecture vidéo 3D en HD dans des familles de haute performance ; Performances graphiques 3D supérieures avec jusqu'à quatre shaders |
| SÉCURITÉ |
Digi TrustFence®, TRNG, TrustZone, Ciphers, Security Cntrl, Secure RTC, Secure JTAG, eFuses (OTP) |
| PÉRIPHÉRIQUES/ INTERFACES** |
1x interface de carte SD 3.0 gère les protocoles SD/SDIO/MMC (1x interface supplémentaire réservée sur le SOM pour la prise en charge de l'eMMC),
5x UART (4x UART du noyau Cortex-A35, 1x UART du Cortex-M4) ;
8x I2C (4x I2C à haute vitesse avec DMA, 4x I2C à basse vitesse sans DMA),
4x SPI, 1x ESAI, 4x SAI/I2S/SSI/AC97, S/PDIF Tx/Rx, 3x FlexCAN, MLB150 + DTCP, USB 3.0 OTG avec PHY, USB 2.0 OTG avec PHY,
4x PWM, GPIO, Keypad, PCIe 3.0 (x1 lane)*, 2x MIPI DSI/LVDS, MIPI CSI, 8/10-bit CSI,
RGB 24 bits, RTC, chien de garde, temporisateurs, JTAG |
1x interface de carte SD 3.0 gère les protocoles SD/SDIO/MMC (1x interface supplémentaire réservée sur le SOM pour la prise en charge de l'eMMC),
5x UART (4x UART du noyau Cortex-A35, 1x UART du Cortex-M4) ;
8x I2C (4x I2C à haute vitesse avec DMA, 4x I2C à basse vitesse sans DMA),
4x SPI, 1x ESAI, 4x SAI/I2S/SSI/AC97, S/PDIF Tx/Rx, 3x FlexCAN, MLB150 + DTCP, USB 2.0 OTG avec PHY,
4x PWM, GPIO, Keypad, PCIe 3.0 (x1 lane)*, 2x MIPI DSI/LVDS, MIPI CSI, 8/10-bit CSI,
RGB 24 bits, RTC, chien de garde, temporisateurs, JTAG |
| ETHERNET |
2x 10/100/1000M Ethernet + AVB |
| WI-FI |
802.11a/b/g/n/ac : 2,412 - 2,484 GHz, 4,900 - 5,850 GHz
802.11b : 1, 2, 5,5, 11 Mbps (17 dBm typique ±2 dBm)
802.11a/g : 6, 9, 12, 18, 24, 36, 48, 54 Mbps (15 dBm typique ±2 dBm)
802.11n : 15, 30, 45, 60, 90, 120, 135, 150 Mbps (12 dBm typique ±2 dBm) HT40, MCS 0-7
802.11ac : 15, 30, 45, 60, 90, 120, 135, 150, 180, 200 Mbps (10 dBm typique ±2 dBm) HT40, MCS 0-9
Remarque : tous les débits de données indiqués ci-dessus sont pour 1 flux spatial. Pour 2 flux spatiaux, doublez le débit de données.
Sécurité : WEP, WPA-PSK/WPA2-personal, WPA/WPA2-enterprise, 802.11i, mode point d'accès (jusqu'à 10 clients), Wi-Fi Direct.
Certifications industrielles : Prêt pour la certification du logo Wi-Fi Alliance, prêt pour la certification CCXv4 ASD |
| BLUETOOTH |
Bluetooth® 5 |
| ASSISTANCE MICROCONTRÔLEUR SUR LE MODULE |
Digi Microcontrôleur Assist™
- Sous-système de microcontrôleur Cortex-M0+ indépendant
- Supporting ultra-low power modes at <3 µA
|
| TEMPÉRATURE DE FONCTIONNEMENT |
Industriel : -40 °C à 85 °C (-40 °F à 185 °F) (en fonction du cas d'utilisation et de la conception du boîtier/système) |
| TEMPÉRATURE DE STOCKAGE |
De -50 °C à 125 °C (de -58 °F à 257 °F) |
| HUMIDITÉ RELATIVE |
5% à 90% (sans condensation) |
| HOMOLOGATIONS RADIO |
États-Unis, Canada, UE, Japon, Australie/Nouvelle-Zélande |
| ÉMISSIONS/ IMMUNITÉ/ SÉCURITÉ |
FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3, ICES- 003 Classe B, VCCI Classe II, AS 3548,
FCC Part 15 Subpart C Section 15.247, IC (Industry Canada), RSS-210 Issue 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Sécurité (IEC 62368-1) |
| VÉRIFICATION DU DESIGN |
Température : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78
Vibrations/chocs : IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT |

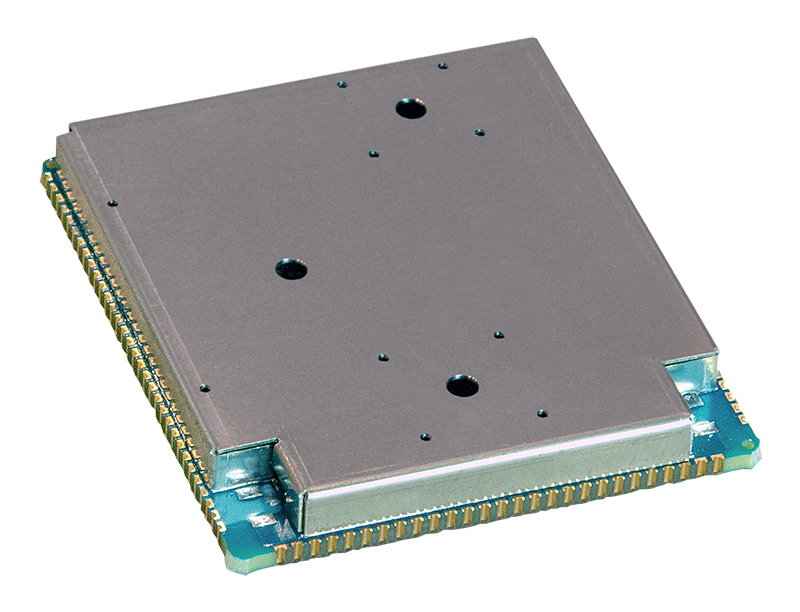

| DIMENSIONS MÉCANIQUES |
118 vias crénelées, LGA-474, pas de 1,27 mm, entièrement blindées pour les émissions radio et la gestion thermique (répartition de la chaleur) 40 mm x 45 mm x 5,4 mm (1,6 in x 1,8 in x 0,21 in) |
| GARANTIE DU PRODUIT |
3 ans |
