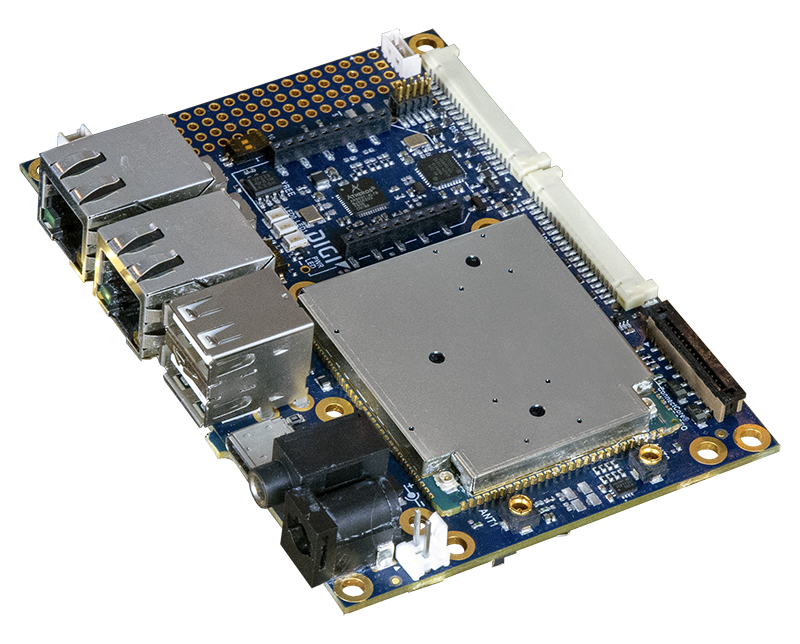

Digi ConnectCore 8X SBC Pro

Ordinateur à carte unique intelligent et connecté basé sur le NXP i.MX 8X ; avec des performances évolutives à double/quad-core pour les applications IoT industrielles.


  • Famille de plateformes industrielles i.MX 8X quad/dual-core SOM et SBC
  • Facteur de forme compact Pico-ITX (100 mm x 72 mm)
  • Gestion de l'alimentation avec prise en charge matérielle et logicielle pour les conceptions à faible consommation.
  • Capacités multi-écrans et caméra avec accélération matérielle
  • Connectivité pré-certifiée double bande 802.11a/b/g/n/ac 2x2 et Bluetooth® 5
  • Intégration transparente du modem cellulaire et du Digi XBee® 3
  • Sécurité intégrée du dispositif Digi TrustFence®.
  • Prise en charge de Yocto Project® Linux® et Android™

Digi ConnectCore® 8X SBC Pro offre un ordinateur monocarte sur étagère puissant, sécurisé et rentable avec une prise en charge complète de Linux® et Android™. Il inclut le cadre de sécurité Digi TrustFence® avec des fonctionnalités prêtes à l'emploi telles que le démarrage sécurisé, les systèmes de fichiers cryptés, les ports protégés, et plus encore.

Digi ConnectCore 8X SBC Pro permet de réduire considérablement les délais de mise sur le marché en éliminant pratiquement les risques, les efforts et la complexité traditionnels des conceptions de cartes personnalisées, sans sacrifier la flexibilité ou les capacités.

Le facteur de forme compact intègre une option d'antenne bi-bande intégrée, une connectivité USB, un connecteur RF Digi XBee® et des options de connectivité cellulaire, un support multi-écran/caméra et audio, un stockage externe et des connecteurs d'extension. Digi ConnectCore Le 8X SBC Pro est très flexible et peut être utilisé dans une large gamme d'applications industrielles, même dans des environnements difficiles.

TrustFenceProjet YoctoBluetoothAlliance Wi-FiPartenaire Or de NXPPropulsé par AWSAndroid

Produits apparentés

Kits
SKU : CC-WMX8-KIT Kit de développement Digi ConnectCore SBC Pro 8X CC-WMX8-KIT Comment acheter
SBCs
SKU : CC-SBP-WMX-JM8E Digi ConnectCore® 8X SBC Pro CC-SBP-WMX-JM8E Comment acheter
Modules
SKU : CC-MX-JQ7D-ZN Digi ConnectCore® 8X SOM DualXZ 1.2 GHz, 8 GB eMMC, 1 GB LPDDR4 CC-MX-JQ7D-ZN Comment acheter
SKU : CC-MX-JM7D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz, 8 GB eMMC, 1 GB LPDDR4 CC-MX-JM7D-ZN Comment acheter
SKU : CC-MX-JM8D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz, 8 GB eMMC, 2 GB LPDDR4 CC-MX-JM8D-ZN Comment acheter
SKU : CC-WMX-JM7D-NN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz, 8 GB eMMC, 1 GB LPDDR4, 802.11a/b/g/n/ac 2x2, Bluetooth® 5 CC-WMX-JM7D-NN Comment acheter
SKU : CC-WMX-JM8E-NN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz, 16 GB eMMC, 2 GB LPDDR4, 802.11a/b/g/n/ac, 2x2, Bluetooth® 5 CC-WMX-JM8E-NN Comment acheter
Accessoires
SKU : CC-ACC-LCDH-10 Kit d'application LCD, comprenant un panneau LCD WXGA (haute résolution) de 10 pouces. CC-ACC-LCDH-10 Comment acheter
Services et soutien
Digi ConnectCore Services Cloud
Les services Cloud Digi ConnectCore® permettent aux OEM d'un large éventail d'industries de créer des appareils connectés avec des fonctions de tableau de bord, de service et d'application à distance en utilisant les systèmes sur modules (SOM) de Digi ConnectCore .
  Commencez
Digi ConnectCore Services de sécurité
Maintenir la sécurité des appareils connectés après la sortie d'un produit est un défi. Les services de sécurité Digi ConnectCore® permettent aux clients de maintenir la sécurité de leurs produits.
  Commencez
Services d'assistance
Obtenez l'aide dont vous avez besoin pour déployer, gérer, connecter, personnaliser et améliorer votre solution Digi.
  Commencez
Services de conception sans fil
Les services de conception sans fil de Digi aident les entreprises à résoudre leurs problèmes commerciaux en intégrant des technologies sans fil pour créer des produits M2M innovants.
  Commencez
SPÉCIFICATIONS Digi ConnectCore® 8X SBC Pro
PROCESSEUR D'APPLICATIONS NXP i.MX8QuadXPlus
  • 4x Cortex - A35 à 1,2 GHz
  • 1x Cortex - M4F à 266 MHz pour le traitement en temps réel
  • 1x Tensilica® Hi-Fi 4 DSP
MEMOIRE Jusqu'à 16 Go eMMC, jusqu'à 2 Go LPDDR4 (32 bits)
GRAPHIQUE Moteur vidéo HD multi-flux avec H.265 (4Kp30), H.264 (1080p60), VP6/VP8 (1080p60), MPEG-2 (1080p60), MPEG4 (1080p),
RealVideo (1080p) décodé et H.264 (1080p30) encodé ; lecture vidéo 3D en HD dans des familles de haute performance ; performance graphique 3D supérieure avec jusqu'à 4 shaders.
AFFICHAGES 2x LVDS/MIPI avec contrôle du rétro-éclairage et interface tactile I2C
CAMERA 1x interface caméra parallèle 8 bits, 1x caméra MIPI 2x voies
AUDIO 2x Entrée ligne, 1 x Sortie ligne, 1x Entrée micro, 1x Casque sur prise audio 3,5mm
UART/CONSOLE Connecteur 4 broches (console), 2x UARTs sur connecteur d'extension
SÉCURITÉ Digi TrustFence®, TRNG, TrustZone, Ciphers, Contrôle de sécurité, Secure RTC, Secure JTAG, eFuses (OTP)
ETHERNET 2x Gigabit Ethernet 10/100/1000M avec AVB sur RJ-45, avec 2 LEDs pour lien/vitesse/activité
WI-FI 2 x 2 MIMO 802.11a/b/g/n/ac : 2,412 - 2,484 GHz, 4,900 - 5,850 GHz
Sécurité : WEP, WPA-PSK/WPA2-Personal, WPA/WPA2 Enterprise, 802.11i, mode point d'accès logiciel (jusqu'à 10 clients)
BLUETOOTH Bluetooth® 5
CONNECTEURS D'ANTENNE 2 x U.FL sur module
DIGI XBEE RF Prise Digi XBee® standard
USB 2x USB 2.0 Host, 1x USB 3.0 sur connecteur Type-C
MINI-CARTE PCI EXPRESS Prise en charge des cartes de taille normale, avec prise en charge de l'emplacement Micro SIM intégré - alimentation dédiée de 3A
AUTRE CONNECTIVITÉ 2x CAN, 1x SPI, 1x I2C, 1x connecteur d'extension
STOCKAGE EXTERNE MicroSD
CONFIGURATION DE DÉMARRAGE Sur module eMMC, sur SBC microSD, téléchargeur série et démarrage à partir de fusibles
DEBUG 1x JTAG pour i.MX 8X (Tag-Connect), 1x SWD pour MCA (Tag-Connect et header)
BOUTONS 1x bouton d'alimentation (mise sous tension, mise hors tension, veille, réveil), 1x bouton de réinitialisation
LEDS 2x LEDs utilisateur (1x jaune, 1x vert), 1x LED d'alimentation (3.3 V)
INPUTS D'ALIMENTATION 5 V à 3,2 A (typique, en fonction du cas d'utilisation), 1 pile de monnaie, en-tête à 2 broches
CONNECTEUR D'ALIMENTATION Alimentation principale via un connecteur cylindrique verrouillable de 2 mm ou un connecteur d'alimentation dédié (connecteur à 2 broches).
SORTIES D'ALIMENTATION Sortie 3,3 V (connecteur à 2 broches), sortie 5 V (connecteur à 2 broches)
TEMPÉRATURE DE FONCTIONNEMENT De -40 °C à 85 °C (de -40 °F à 185 °F)
TEMPÉRATURE DE STOCKAGE De -50 °C à 125 °C (de -58 °F à 257 °F)
HUMIDITÉ RELATIVE Humidité relative de 5% à 90% (sans condensation)
APPROBATIONS RADIO (EN COURS) États-Unis, Canada, UE, Japon, Australie/Nouvelle-Zélande
ÉMISSIONS/ IMMUNITÉ/ SÉCURITÉ (EN COURS) FCC Partie 15 Classe B, EN 55024, EN 55032 Classe B, ICES-003 Classe B, VCCI Classe II,
FCC Partie 15 Sous-partie C Section 15.247 et 15.407, IC (Industrie Canada), EN 300 328, EN 301 893, EN 300 440, EN 301 489-1/-17, EN 55024, EN 301 489-3
VÉRIFICATION DE LA CONCEPTION (EN COURS) Température : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 ;
Vibrations/Chocs : IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
DIMENSIONS MÉCANIQUES 100 mm x 72 mm (3,9 in x 2,8 in)
*PCIe n'est pris en charge que sur les variantes câblées.
