Digi XBee® 802.15.4

NRND

Les modules RF, peu coûteux et faciles à déployer, assurent la connectivité critique des appareils et des capteurs au point final.


  • Des communications RF simples et prêtes à l'emploi, sans configuration.
  • Topologie de réseau point à multipoint
  • 2,4 GHz pour un déploiement mondial
  • Empreinte XBee commune pour une variété de modules RF
  • Courant de veille de moins de 1uA, le meilleur du secteur
  • Mises à jour du firmware via UART, SPI ou diffuseurs
  • Migrable vers les protocoles DigiMesh et Zigbee PRO et vice-versa
  • Développement clé en main disponible auprès de Digi WDS

Les modules RFDigi XBee offrent aux fabricants d'équipement d'origine une empreinte commune partagée par plusieurs plates-formes, y compris les topologies multipoint et ZigBee/ Mesh, et les solutions 2,4 GHz et 900 MHz. Les fabricants d'équipement d'origine qui déploient le XBee peuvent substituer un Digi XBee à un autre, en fonction des besoins dynamiques de l'application, avec un développement minimal, un risque réduit et un délai de mise sur le marché plus court.

Digi XBee Les modules RF 802.15.4 sont idéaux pour les applications nécessitant une faible latence et un timing de communication prévisible. Offrant une communication rapide et robuste dans des configurations point à point, pair à pair et multipoint/étoile, les produits 802.15.4 de Digi XBee permettent une connectivité robuste des points d'extrémité en toute simplicité. Qu'ils soient déployés en remplacement d'un câble pour une simple communication série ou dans le cadre d'un réseau plus complexe de capteurs en étoile, les modules RF 802.15.4 de Digi XBee optimisent les performances et facilitent le développement.

Les modules XBee 802.15.4 s'interfacent de manière transparente avec les passerelles, les adaptateurs de dispositifs et les prolongateurs de portée compatibles, offrant aux développeurs une véritable connectivité au-delà de l'horizon.

Le module 802.15.4 mis à jour de Digi XBee S2C est construit avec le SoC EM357 de SiliconLabs et offre une consommation d'énergie améliorée, un support pour les mises à jour de firmware over-the-air, et fournit une voie de mise à niveau vers les protocoles maillés DigiMesh® ou Zigbee® si désiré.

Les modules Digi fonctionnent de 868 à 900 MHz et 2,4 GHz. C'est un avantage inestimable, car cela signifie que nous pouvons choisir le modèle dont nous avons besoin et atteindre les marchés internationaux avec une seule prise.

David Gascón, directeur technique chez Libelium

Lire l'article complet

XCTU

Plateforme de configuration de nouvelle génération pour Digi XBee

  • XCTU est gratuit et compatible avec Windows, MacOS et Linux.
  • Configuration et architecture simples d'un réseau sans fil.
  • Outil de développement simple pour construire rapidement des cadres d'API XBee.
  • Explorez et lisez les notes de mise à jour des micrologiciels.
En savoir plus
Services de soutien RF

Services de support RF de Digi

Services et assistance sur site pour la mise en œuvre de la solution RF, y compris l'étude du site, l'intégration, la formation et le dépannage.

EN SAVOIR PLUS
Digi XBee Tools

Développer, construire, déployer et gérer votre réseau Digi XBee

Outils Digi XBee

Digi XBee Les outils prennent en charge le cycle de vie complet des applications IoT , de la phase d'évaluation, de test et de prototypage à la gestion à long terme du réseau, en passant par la fabrication et le déploiement. Découvrez comment les outils Digi XBee simplifient les tâches et permettent une mise sur le marché plus rapide.

Découvrez les outils de Digi XBee

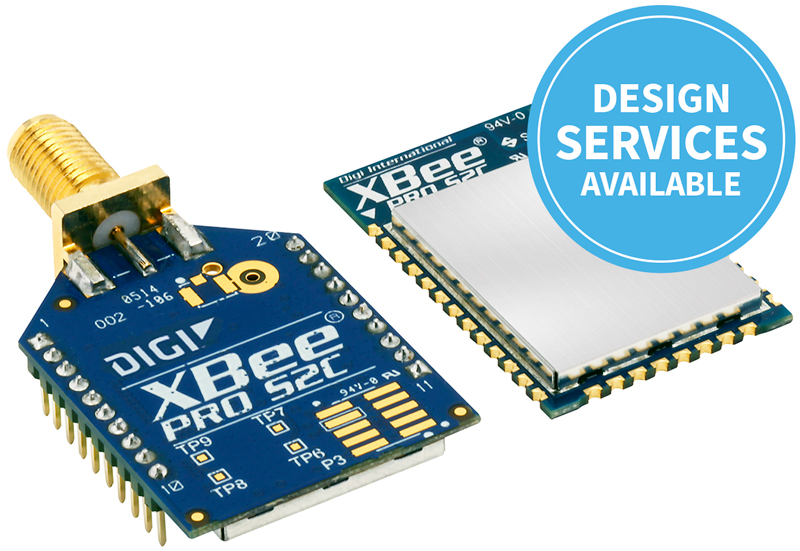

XBee S2C 802.15.4
XKB2-A2T-WWC Kit de connectivité sans fil avec Digi XBee 802.15.4 (S2C) XKB2-A2T-WWC Comment acheter
XB24CAWIT-001 Module XBee 802.15.4 à trou traversant avec antenne filaire XB24CAWIT-001 Comment acheter
XB24CAPIT-001 Module XBee 802.15.4 à trou traversant avec antenne PCB XB24CAPIT-001 Comment acheter
XB24CAUIT-001 Module XBee 802.15.4 à trou traversant avec connecteur U.fl XB24CAUIT-001 Comment acheter
XB24CASIT-001 Module XBee 802.15.4 à trou traversant avec connecteur RPSMA XB24CASIT-001 Comment acheter
XB24CAPIS-001 Module SMT XBee 802.15.4 avec antenne PCB XB24CAPIS-001 Comment acheter
XB24CAUIS-001 Module SMT XBee 802.15.4 avec connecteur U.fl XB24CAUIS-001 Comment acheter
XB24CARIS-001 Module SMT XBee 802.15.4 avec connecteur RF Pad XB24CARIS-001 Comment acheter
Conseils de développement
SKU : 76000956 Carte de développement de connecteurs Grove - XBee, douilles à trous traversants 76000956 Comment acheter
SKU : XBIB-C-SMT Carte de développement - XBee 3, USB-C, prise pour montage en surface XBIB-C-SMT Comment acheter
SKU : XBIB-CU-TH Carte de développement - XBee 3, USB-C, prises traversantes XBIB-CU-TH Comment acheter
Multiprogrammeur Digi XBee
SKU : XBEE-MP-SMT Digi XBee Multiprogrammeur, montage en surface (SMT) XBEE-MP-SMT Comment acheter
SKU : XBEE-MP-TH Digi XBee Multiprogrammeur, à trou traversant (TH) XBEE-MP-TH Comment acheter
SKU : XBEE-MP-SMT-PCB Digi XBee Multiprogrammeur, carte de circuit imprimé pour montage en surface (SMT) XBEE-MP-SMT-PCB Comment acheter
SKU : XBEE-MP-TH-PCB Digi XBee Multiprogrammeur, circuit imprimé à trou traversant (TH) XBEE-MP-TH-PCB Comment acheter
Antennes
SKU : A24-HABUF-P5I Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, U.FL femelle, articulée. A24-HABUF-P5I Comment acheter
SKU : A24-HASM-450 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-450 Comment acheter
SKU : A24-HASM-525 Antenne - 2,4 GHz, dipôle demi-onde, 2,1 dBi, RPSMA mâle, articulée. A24-HASM-525 Comment acheter
SKU : DC-ANT-24DT Antenne - Wi-Fi, montage sur table, 2450 Mhz, câble de 0,5 m DC-ANT-24DT Comment acheter
Service et soutien
SKU : DG-PSOS-CUST Sur site et dépannage DG-PSOS-CUST Comment acheter
SKU : DG-PSSS-RF Étude du site - RF DG-PSSS-RF Comment acheter
SKU : DG-PSIC-CUST Planification de la mise en œuvre DG-PSIC-CUST Comment acheter
SKU : DG-PSPP-CUST Services d'installation DG-PSPP-CUST Comment acheter
  Digi XBee S2C 802.15.4 Digi XBee-PRO S2C 802.15.4
PERFORMANCE
CHIPSET ÉMETTEUR-RÉCEPTEUR SoC EM357 de Silicon Labs
TAUX DE DONNÉES RF 250 Kbps, Série jusqu'à 1 Mbps
GAMME INTÉRIEURE/URBAINE* Jusqu'à 60 m (200 ft) Jusqu'à 90 m (300 ft)
PORTÉE EN LIGNE DE VUE EN EXTÉRIEUR/RF Jusqu'à 1200 m (4000 ft) Jusqu'à 2 miles (3200 m)
PUISSANCE DE TRANSMISSION 3,1 mW (+5 dBm) / 6,3 mW (+8 dBm) mode boost 63 mW (+18 dBm)
SENSIBILITÉ DU RÉCEPTEUR (1% PAR) Mode boost -100 dBm / -102 dBm -101 dBm
FEATURES
INTERFACE DE DONNÉES SÉRIELLES UART, SPI
MÉTHODE DE CONFIGURATION Commandes API ou AT, locales ou over-the-air (OTA)
BANDE DE FRÉQUENCES ISM 2,4 GHz
FACTEUR DE FORME Trou traversant, montage en surface
HARDWARE S2C
INPUTS ADC (4) Entrées ADC 10 bits
E/S DIGITALES 15
OPTIONS D'ANTENNE Trou traversant : antenne pour circuit imprimé, connecteur U.FL, connecteur RPSMA ou fil intégré.
SMT : plot RF, antenne pour circuit imprimé ou connecteur U.FL.
TEMPÉRATURE DE FONCTIONNEMENT De -40º C à +85º C
DIMENSIONS (L X L X H) ET POIDS Trou traversant : 2,438 x 2,761 cm (0,960 x 1,087 in)
SMT : 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
Trou traversant : 2,438 x 3,294 cm (0,960 x 1,297 in)
SMT : 2,199 x 3,4 x 0,305 cm (0,866 x 1,33 x 0,120 in)
RÉSEAUX ET SÉCURITÉ
PROTOCOLE XBee 802.15.4 (propriétaire 802.15.4)
ACTUALISABLE AU PROTOCOLE DIGIMESH Oui
ACTUALISABLE AU PROTOCOLE ZIGBEE Oui
IMMUNITÉ AUX INTERFÉRENCES DSSS (spectre étalé à séquence directe)
ENCRYPTION AES 128 bits
LIVRAISON FIABLE DES PAQUETS Retentatives/Accusés de réception
OPTIONS DE FILTRATION ID, canal et adresses 64 bits du PAN
CANAUX 16 canaux 15 canaux
BESOINS EN ÉNERGIE
TENSION D'ALIMENTATION 2,1 à 3,6V 2,7 à 3,6V
COURANT DE TRANSMISSION 33 mA @ 3,3 VDC / 45 mA mode boost 120 mA @ 3,3 VDC
RECEVOIR LE COURANT 28 mA @ 3,3 VDC / 31 mA mode boost 31 mA @ 3,3 VDC
COURANT DE MISE HORS TENSION <1 μA @ 25º C <1 μA @ 25º C
APPROBATIONS RÉGLEMENTAIRES
FCC, IC (AMERIQUE DU NORD) Oui Oui
ETSI (EUROPE) Oui Non
RCM (AUSTRALIE ET NOUVELLE ZÉLANDE) Non (à venir) Non (à venir)
TELEC (JAPON) Oui Oui
Art de la ligne

Les estimations de la portée sont basées sur un terrain en air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.

  Legacy Digi XBee S1 802.15.4 Legacy Digi XBee-PRO S1 802.15.4
PERFORMANCE
DÉBIT DE DONNÉES RF 250 kbps 250 kbps
INDOR/URBAN RANGE* Jusqu'à 30 m (100 ft) Jusqu'à 100 m (300 ft)
PORTÉE EN LIGNE DE VUE EN EXTÉRIEUR/RF Jusqu'à 100 m (300 ft) Jusqu'à 1 mi (1,6 km)
PUISSANCE DE TRANSMISSION 1 mW (+0 dBm) 60 mW (+18 dBm)*.
SENSIBILITÉ DU RÉCEPTEUR (1% PAR) -92 dBm -100 dBm
MATERIEL D'EQUIPEMENT DIGI S1
CHIPSET ÉMETTEUR-RÉCEPTEUR Freescale MC13212
FEATURES
INTERFACE DE DONNÉES SÉRIELLES 3.3V CMOS UART
MÉTHODE DE CONFIGURATION Commandes API ou AT, locales ou over-the-air
BANDE DE FRÉQUENCES 2,4 GHz
IMMUNITÉ AUX INTERFÉRENCES DSSS (spectre étalé à séquence directe)
DÉBIT DE DONNÉES EN SÉRIE 1200 bps - 250 kbps
INPUTS ADC (6) Entrées ADC 10 bits
E/S DIGITALES 8
OPTIONS D'ANTENNE Chip, Wire Whip, U.FL, & RPSMA
RÉSEAUX ET SÉCURITÉ
ENCRYPTION AES 128 bits
LIVRAISON FIABLE DES PAQUETS Retentatives/Accusés de réception
IDS ET CANAUX PAN ID, IEEE MAC 64 bits, 16 canaux
BESOINS EN ÉNERGIE
TENSION D'ALIMENTATION 2.8 - 3.4VDC 2.8 - 3.4VDC
COURANT DE TRANSMISSION 45 mA @ 3.3VDC 215 mA @ 3.3VDC
RECEVOIR LE COURANT 50 mA @ 3.3VDC 55 mA @ 3.3VDC
COURANT DE MISE HORS TENSION <10 uA @ 25º C
APPROBATIONS RÉGLEMENTAIRES**
FCC (USA) OUR-XBEE OUR-XBEEPRO
IC (CANADA) 4214A-XBEE 4214A-XBEEPRO
ETSI (EUROPE) Oui Oui - Max TX 10 mW
C-TICK AUSTRALIE Oui
TELEC (JAPON) Oui
Art de la ligne

Les estimations de la portée sont basées sur un terrain en air libre avec des sources d'interférence limitées. La portée réelle varie en fonction de la puissance d'émission, de l'orientation de l'émetteur et du récepteur, de la hauteur de l'antenne d'émission, de la hauteur de l'antenne de réception, des conditions météorologiques, des sources d'interférence dans la zone et du terrain entre le récepteur et l'émetteur, y compris les structures intérieures et extérieures telles que les murs, les arbres, les bâtiments, les collines et les montagnes.

**Visitez https://www.digi.com/resources/certifications pour obtenir les dernières certifications.
