Passerelle Digi ConnectPort X4

Passerelles de mise en réseau M2M à distance conçues pour les applications commerciales et les applications extérieures robustes.


  • Connectivité WAN via les réseaux LTE ou 3G HSPA+.
  • Connectivité locale sans fil via Zigbee
  • Connectivité locale câblée via RS-232/422/485, 2 entrées analogiques et 2 entrées numériques
  • Petit boîtier de qualité commerciale ou boîtier NEMA 4X/IP66
  • Routage complet/filtrage IP et VPN IPsec/SSL avec cryptage DES, 3DES ou AES.
  • Environnement de développement facile via DIA et scripting Python dans le cadre de Digi ESP IDE
  • Support pour Modbus/Modbus TCP
  • Support duDigi Remote Manager® pour une installation, une configuration de masse et une gestion faciles.

Diagramme

Les passerelles M2M cellulaires personnalisables Digi ConnectPort X4 offrent une variété d'options d'interface LAN/WAN pour une mise en réseau de bout en bout des appareils distants. Les passerelles incluent des protocoles IP complets et un support VPN IPSec pour un routage et une sécurité haut de gamme. L'environnement de développement facile DIA/Python permet d'exécuter des applications personnalisées localement tout en assurant l'interface avec les réseaux cellulaires pour une connectivité WAN à un serveur centralisé.

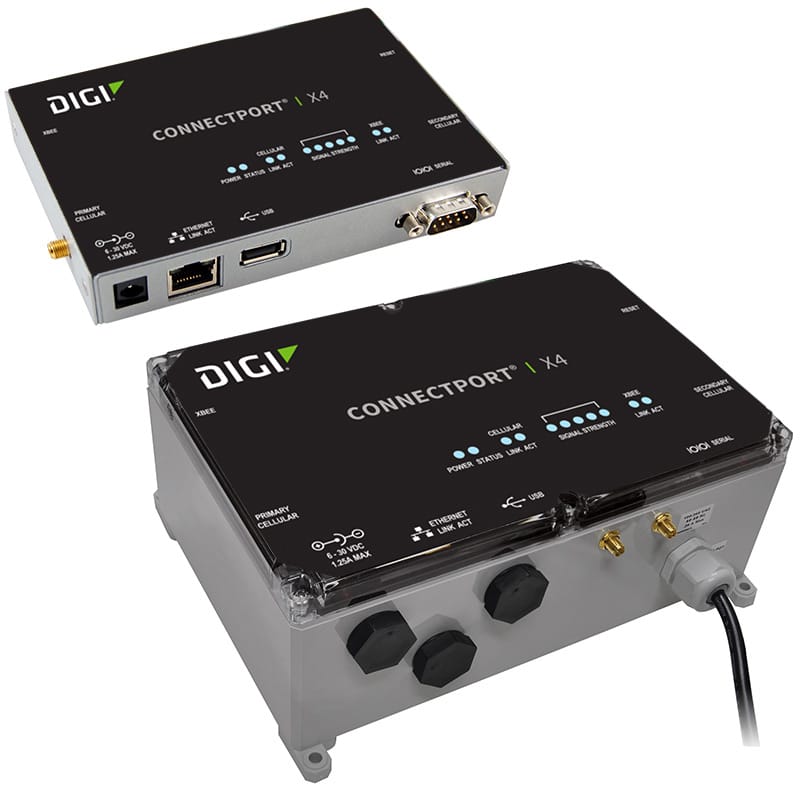

Les passerelles Digi ConnectPort X4 disposent d'un boîtier compact de qualité commerciale ou d'un boîtier extérieur IP66/NEMA 4X en option. Les options d'interface comprennent Ethernet, série et Zigbee/RF pour une connectivité flexible à pratiquement n'importe quel dispositif distant.

Toutes les passerelles ConnectPort X4 disposent d'un environnement de développement de bout en bout utilisant l'IDE Digi ESP™ complet et les langages de programmation DIA/Python. Obtenez des informations essentielles sur vos appareils déployés et gérez votre réseau avec Digi Remote Manager®. Digi Remote Manager (Digi RM) est une solution basée sur le cloud qui facilite l'installation, la configuration de masse, la maintenance et le support de centaines voire de milliers d'appareils Digi distants.

Digi disposait de l'expertise nécessaire pour nous aider à élaborer la stratégie permettant de commercialiser la solution de la manière la plus efficace possible. Aujourd'hui, cette solution permet aux villes du monde entier d'économiser des centaines de milliers de dollars par an.

Ryan Morgan, responsable marketing de Schréder pour l'Amérique du Nord

Lire l'article complet

Digi RM


Digi Remote Manager

Déploiement immédiat avec télécommande simple et sécurisée

La surveillance et la gestion de premier ordre vous permettent d'adapter votre déploiement à une flotte de n'importe quelle taille. Digi Remote Manager® vous offre une plateforme unique et sécurisée pour accéder aux données et gérer les appareils de n'importe où. Un contrôle simple et sécurisé permet de garder vos déploiements sur la bonne voie - modifiez les configurations, mettez à jour les micrologiciels, surveillez, planifiez et automatisez les tâches, le tout depuis votre bureau ou votre tablette.

En savoir plus

Services de soutien RF

Services de support RF de Digi

Services et assistance sur site pour la mise en œuvre de la solution RF, y compris l'étude du site, l'intégration, la formation et le dépannage.

EN SAVOIR PLUS
Spécifications ConnectPort X4 ConnectPort X4 H
Interfaces sans fil - WWAN**
LTE CAT 1 N/A Verizon : bandes 2,4,14

AT&T, T-Mobile : bandes 2,4,5 avec repli 3G/2G
HSPA+ (U9)  850/900/1700 (AWS)/1900/2100 MHz ; Taux de transfert (max) : 5,76 Mbps en montant, 21 Mbps en descendant
Connecteur 1 ou 2 x SMA (broche centrale - sur le dispositif : femelle ; sur l'antenne : mâle) 1 ou 2x SMA (broche centrale - sur le dispositif : femelle ; sur l'antenne : mâle)
Emplacements SIM 2 1
Sécurité SIM Plaques de recouvrement des emplacements SIM Emplacement SIM interne
Interfaces sans fil - RF
Standard Zigbee® (2,4 GHz)
Connecteur 1 x RP-SMA (broche centrale - sur le dispositif : mâle ; sur l'antenne : femelle)
Interfaces filaires - Série
Ports 1
Standard RS-232 RS-232/422/485 (sélectionnable par logiciel)
DTE/DCE DTE
Soutien aux signaux TXD, RXD, RTS, CTS, DTR, DSR et DCD
Contrôle du débit Contrôle de flux matériel et logiciel
Redirecteur de port COM RealPort
Débit Jusqu'à 230 Kbps
Connecteur DB-9 mâle Bornier à vis
Interfaces câblées - Ethernet
Ports 1
Standard IEEE 802.3
Couche physique 10/100 Base-T
Taux de données 10/100 Mbps (détection automatique)
Mode Duplex intégral ou semi-duplex (détection automatique)
Interface MDI/MDIX automatique
Connecteur RJ-45
Interfaces câblées - E/S
Ports N/A 2 analogiques et 2 numériques
Connecteur N/A Bornier à vis
Interfaces filaires - USB
Ports 1
Standard USB 1.1
Signalisation Pleine vitesse
Connecteur Type A
Logiciel/Gestion
Gestion (basée sur le cloud) Digi Remote Manager®
Gestion (locale) Interface Web via HTTP/HTTPS, contrôle d'accès par mot de passe, contrôle du port du service IP ; CLI via port série, Telnet, scripting Python (2.4.3) ; connexion Digi SureLink® "always-on" (toujours active)
Sécurité Tunnels SSL, SSHv2, FIPS 197 (IPsec, HTTPS)
Protocoles de réseau UDP/TCP, DHCP, SNMPv1/v2
VPN IPsec avec IKE/ISAKMP ; prise en charge de plusieurs tunnels ; cryptage DES, 3DES et AES jusqu'à 256 bits ; VPN pass-through, GRE forwarding ; Simple Certificate Enrollment Protocol (SCEP) pour les certificats X.509.
Routage NAT, NAT-T (NAT traversal), tunneling VPN, port forwarding, VPN/GRE pass-through ; listes de contrôle d'accès (filtrage IP), IP pass-through, Virtual Router Redundancy Protocol (VRRP) selon RFC 3768.
Support du protocole industriel Le pont Modbus permet la conversion de Modbus série à Modbus/TCP ; le code Python intégré permet à la passerelle d'agir en tant que client/maître Modbus ou serveur/esclave Modbus ; fonctionne comme un pont Ethernet vers série, mais utilise Digi XBee® pour transporter les données série ; gère les problèmes de synchronisation uniques selon les règles du protocole Modbus ; utilise l'ID de l'unité Modbus pour rechercher l'adresse IP ou l'adresse MAC du réseau.
Horloge en temps réel Oui
Mémoire 16 MB flash, 32 MB RAM
Puissance
Entrée 6-30 VDC 100-240 VAC
Consommation Au repos : 1,5 W, Max : 10,4 W Environ 15 W
Protection 4 kV burst (EFT) par-4-4, 2 kV surge par EN61000-4 2 kV burst (EFT) (avec alimentation incluse)
Connecteur Canon à verrouillage Cordon d'alimentation CA en queue de cochon
Cordon d'alimentation DC Disponible sur demande N/A
Alimentation électrique CA Alimentation 12 VCC pour 0º C à 40º C (32º F à 104º F) incluse ; alimentation pour températures étendues disponible séparément. Interne
Batterie de secours N/A
Physique
Dimensions (L x l x H) 13,33 cm x 8,50 cm x 2,54 cm (5,25 in x 3,35 in x 1,00 in) 240 mm x 160 mm x 95 mm (9,50 in x 6,25 in x 3,75 in)
Poids 0,20 kg (0,44 lb) 1,41. kg (3,10 lb)
LED d'état Statut Ethernet, alimentation, liaison/activité cellulaire, intensité du signal (4 barres), Digi XBee liaison/activité Statut Ethernet, alimentation, liaison/activité cellulaire, intensité du signal (5 barres), Digi XBee liaison/activité
Matériau du boîtier Industriel (métal) NEMA 4X
Valeur nominale du boîtier N/A IP66
Montage Support de montage mural vendu séparément 4x pieds de montage sur la bride de l'appareil
Environnement
Température de fonctionnement*** De -30º C à 75º C (de -22º F à 167º F)
Température de stockage De -40º C à 85º C (de -40º F à 185º F)
Humidité relative 5% à 95% (sans condensation) N/A (le boîtier est étanche)
Isolation Ethernet 1500 VAC min selon IEEE 802.3/ANSI X3.263
Protection du port série (ESD) +15 kV Air Gap et +8 kV décharge par contact selon IEC 1000-4-2
Dangereux (Classe 1 Div 2) Non Non
Agréments
GSM/UMTS PTCRB, NAPRD.03, GCF-CC, R&TTE, EN 301 511
Opérateurs cellulaires Certifié par la plupart des principaux opérateurs ; visitez www.digi.com/resources/certifications pour connaître les dernières certifications cellulaires.
Sécurité UL 60950, CSA 22.2 No. 60950, EN60950 ; Classe 1 Div 2 (modèle IA uniquement)
Émissions/Immunité CE, FCC Partie 15 (Classe A), AS/NZS CISPR 22, EN55024, EN55022, Classe A
Garantie
Garantie du produit 3 ans
*Matériel optionnel
Les taux de transfert dépendent de l'opérateur réseau.
Les performances cellulaires peuvent être réduites au-dessus de 60°C (140°F). Les alimentations à température standard peuvent réduire la plage de température.
